Pano topraklaması ve süreklilik kontrolü nasıl yapılır?

Panoda topraklama, gövdenin bir yerine kablo bağlamak değildir: enerjili bir parçanın gövdeye kaçması hâlinde akımın koruma cihazını açtıracak kadar rahat dönebileceği KESİNTİSİZ bir yol kurmaktır. Bu yolun her halkası ayrı ayrı ölçülür, varsayılmaz.

Konu: Standart ve uyum
Kapsam: Pano içi koruma iletkeni ve süreklilik doğrulaması
Dayanak: TS EN 61439-1
Okuma süresi: ~4 dakika
Güncelleme: 1 Ağustos 2026

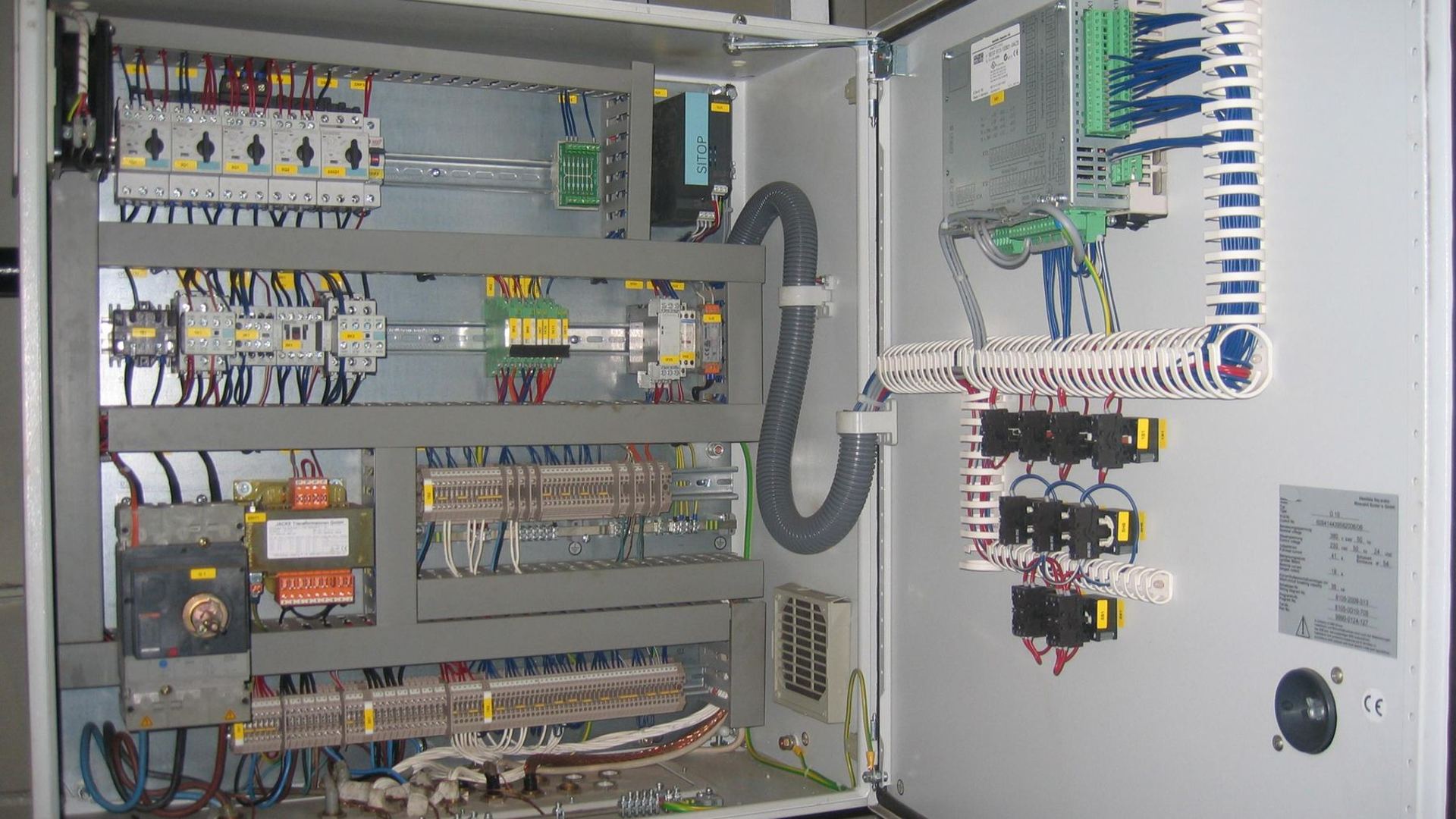

Kapağı açık otomasyon panosu; montaj plakası, klemens sırası ve besleme montajı

Topraklama bir nokta değil, bir yoldur

Panoda topraklamayı tek bir bağlantı olarak düşünmek en yaygın hatadır. Gerçekte ortada bir zincir vardır: sahadan gelen koruma iletkeni, panonun PE barası, montaj plakası, gövde, kapaklar ve kapak üstündeki metal cihazlar. Bir kişinin dokunabileceği her iletken parça bu zincire bağlı olmalıdır.

Zincirin bir halkası zayıfsa sistem sessizce bozulur. Yalıtımı zedelenmiş bir kablo gövdeye temas ettiğinde akımın dönüş yolu yüksek dirençli çıkarsa koruma cihazı açmaz; gövde enerjili kalır ve bunu kimse fark etmez. Süreklilik ölçümünün sebebi tam olarak budur.

Zincirin halkaları

Aşağıdaki noktalar bir panoda koruma yolunun kurulduğu ya da koptuğu yerlerdir.

Nokta · nerede kopar

Nokta	Neden kopar	Nasıl sağlanır
PE barası	Kesiti yetersiz ya da bağlantı sayısı fazla	Her iletken kendi cıvatasına bağlanır; tek noktaya birden çok uç sıkıştırılmaz
Montaj plakası	Boya, plaka ile gövde arasında yalıtkan bir katman bırakır	Temas yüzeyi boyadan arındırılır ya da dişli pul kullanılır
Kapaklar	Menteşenin ilettiği varsayılır; boyalı menteşe iletmez	Kapak ile gövde arasına örgülü bakır bağ çekilir
Kapak üstü cihazlar	Buton ve ölçü aletinin metal gövdesi unutulur	Cihazın kendi topraklama ucu kapak bağına bağlanır
Kablo rakorları	Metal rakorun ekranı topraklanmaz	Ekranlı kablolarda ekran, üreticinin tarif ettiği biçimde sonlandırılır

Boya, en sessiz yalıtkandır

Pano gövdeleri boyalı gelir ve boya iyi bir yalıtkandır. Gözle bakıldığında iki metal parça birbirine cıvatayla sıkılmış görünür; arada kalan boya katmanı ise akımın geçişini zorlaştırır. Bu, gövde-kapak ve gövde-plaka bağlantılarında en sık karşılaşılan sorundur.

Çözüm basit ama atlanmaya müsaittir: temas yüzeyindeki boya kaldırılır ya da boyayı delen tırtıklı pul kullanılır. İkisi de yapılmadıysa bağlantı yalnız mekanik olur, elektriksel olmaz.

Temas yüzeyi boyadan arındırıldıysa açıkta kalan metal korozyona karşı korunur
Dişli ya da tırtıklı pul, boyayı delerek temas kurar; düz pul bu işi yapmaz
Kapak menteşesinin ilettiğine güvenilmez: kapak bağı ayrıca çekilir
Bağlantı torku üreticinin verdiği değere göre uygulanır ve gevşemeye karşı önlem alınır

Süreklilik nasıl doğrulanır

Doğrulama gözle değil ölçüyle yapılır. Amaç, koruma yolunun her noktasının PE barasına düşük dirençli bir bağla ulaştığını göstermektir.

01Referans nokta seçilirÖlçüm PE barasından başlar; sahadan gelen koruma iletkeninin bağlandığı nokta referans alınır.
02Erişilebilir her parça tek tek ölçülürGövde, montaj plakası, her kapak, kapak üstü metal cihazların gövdeleri ve varsa kapaklı bölmelerin ayırıcıları ayrı ayrı yoklanır. Bir parça atlanırsa zincir eksik kalır.
03Ölçüm uygun cihazla yapılırSüreklilik, bu iş için tasarlanmış bir ölçü cihazıyla doğrulanır. Sıradan bir ohmmetrenin okuduğu değer, bağlantının arıza akımı altında nasıl davranacağını göstermez.
04Sonuç yazıya geçirilirÖlçüm sonucu teslim dosyasına girer. İşletmenin ilerideki periyodik kontrolleri bu ilk kaydın üstüne biner ve zaman içindeki değişim okunabilir.

Teslimde bakılacaklar

PE barası yerinde ve etiketli mi
Her kapakta bağ var mı
Montaj plakası bağlı mı
Kapak üstü cihazlar bağlı mı
Temas yüzeylerinde boya kaldırılmış ya da dişli pul kullanılmış mı
Süreklilik ölçümü yapılmış ve kaydı dosyada mı
Sahadan gelen koruma iletkeni için yeterli kesitte bağlantı noktası var mı

Panonun içi ile tesisin toprağı ayrı işlerdir

Bu yazı panonun İÇİNDEKİ koruma yolunu anlatır: gövde, kapak, plaka ve PE barası. Tesisin topraklama tesisatı, yani toprak elektrotları ve topraklama direnci, ayrı bir konudur ve elektrik projesinin kapsamındadır.

İkisi PE barasında buluşur. Panonun içi kusursuz olsa bile tesisin topraklaması yetersizse koruma beklendiği gibi çalışmaz; tersi de doğrudur. Bu yüzden pano teslim edilirken sahadaki bağlantının kim tarafından ve hangi kesitle yapılacağı önceden konuşulur.

Bu yazı alçak gerilim pano imalatında genel geçer uygulamayı anlatır ve bilgilendirme amaçlıdır. Projenizin şartnamesi farklı bir seçim gerektirebilir; kesin karar tek hat şemanız, yük listeniz ve yetkili mühendisin değerlendirmesiyle verilir.

Sizin projenizde

Ölçülmeyen bağlantı, bağlantı sayılmaz.

Topraklama, panonun hiç kullanılmayacağı umulan tek bölümüdür. Tam da bu yüzden gözden kaçar: çalışmadığını anlamanın tek yolu ölçmektir, bir arıza anını beklemek değil.

Panolarımızda gövde, kapak ve montaj plakası arasındaki süreklilik sevkiyattan önce ölçülür ve sonuç teslim dosyasına girer. Mevcut bir panonuz varsa aynı kontrolü keşifte yapabiliriz; hangi halkanın koptuğu çoğu zaman ilk yoklamada çıkar.
