Aydınlatma ve yardımcı servisleri besleyen panolar.
Trafonun alçak gerilim tarafında bir de aydınlatma hattı vardır: merkezin kendi aydınlatması, dış alan armatürleri, priz ve havalandırma hatları. Bu pano o hatları toplar, korur ve otomatik kumandayı taşır.
Sekiz başlıkta aydınlatma panosu.
Aydınlatma panosu küçük bir dağıtım panosu gibi görünür, ama iki işi birden yapar: hatları korur ve onları kendi başına açıp kapatır. Aşağıdaki başlıklar bu iki işi kurar.
Giriş kesicisi
Pano trafonun alçak gerilim tarafından ya da ana dağıtımdan beslenir. Girişte açık tip kesici veya kompakt şalter durur; besleme tek noktadan kesilir.
Bara ve çıkış dağıtımı
Girişten alınan enerji baralar üzerinden çıkış gruplarına dağıtılır. Faz dengesi baştan gözetilir; aydınlatma grupları fazlara eşit paylaştırılır.
Aydınlatma çıkışları
Her aydınlatma grubu kendi otomatik sigortasıyla başlar. İnsanın erişebildiği hatlarda çıkışın arkasında ayrıca kaçak akım koruması bulunur.
Otomatik kumanda
Aydınlatmayı açıp kapatan kat. Kontaktör hattı taşır; kararı fotosel, astronomik zaman rölesi ya da bina otomasyonundan gelen sinyal verir.
Yardımcı servis çıkışları
Priz hatları, havalandırma fanı, kapı ve yangın grubu gibi yardımcı servisler kendi çıkışlarıyla ayrılır; her biri kendi korumasının arkasında durur.
Gövde ve koruma sınıfı
Gövde sacı elektrostatik toz boyalıdır. Trafo merkezi ve alçak gerilim odaları tozlu olabildiği için koruma sınıfı ortama göre yükseltilir.
Topraklama ve süreklilik
Gövde, kapaklar ve montaj plakası koruma iletkenine bağlanır; menteşeli kapağın sürekliliği ayrı bir bakır örgüyle korunur.
Sevkiyat öncesi kontrol
Pano çıkmadan önce yalıtım, süreklilik ve kumanda devresinin fonksiyon kontrolünden geçer; sonuç test kaydına yazılır.
Panonun görünmeyen tarafı.
Aydınlatma panosunun iyi kurulup kurulmadığı, elektrik kesildiğinde ve hava karardığında anlaşılır. Belirleyici olan üç şey var: hattın nereden beslendiği, kumandanın neye göre karar verdiği ve arızanın nerede durduğu.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Giriş
- Açık tip kesici (ACB) ya da kompakt şalter
- Aydınlatma çıkışı
- Otomatik sigorta ve kaçak akım koruması
- Kumanda
- Kontaktör; fotosel ya da astronomik zaman rölesi
- Yardımcı servis
- Priz, havalandırma ve yardımcı hatlar
- Koruma sınıfı
- Ortama göre IP31'den IP54'e
- Teslimde
- Onaylı imalat resmi ve test kaydı
Aydınlatma hattı neden ayrı
Aydınlatma, bir tesiste en son sönmesi gereken yüktür. Kendi panosunda toplandığında hem güç hatlarındaki bir arızadan etkilenmez hem de kesinti anında jeneratörden beslenecek grup kolayca ayrılabilir.
Otomatik kumanda: fotosel mi, zaman rölesi mi
Fotosel gerçek ışığa bakar, hava kapandığında da devreye girer; ama kirlenir ve yanlış açar. Astronomik zaman rölesi gün doğumu ve batımını konuma göre hesaplar, bakım istemez. Çoğu tesiste ikisi birlikte, biri diğerinin yedeği olacak şekilde kurulur.
Kesintide beslenecek hatlar
Kaçış yolu aydınlatması, yangın grubu ve havalandırma gibi hatlar kesintide de çalışmalıdır. Bu çıkışların hangi kaynaktan besleneceği panoda baştan ayrılır.
Faz dengesi ve seçicilik
Aydınlatma gruplarının fazlara eşit dağıtılması, hem nötr akımını hem de armatür ömrünü etkiler. Bir grupta arıza olduğunda yalnız o grubun sigortası açmalı, pano girişi devrede kalmalıdır.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda kaç aydınlatma grubu olacağı, kumandanın neye göre kurulacağı ve hangi hatların kesintide besleneceği projenize göre belirlenir; teklifte tek tek yazılır.
Aydınlatmanın kendi hattı olduğu yerde.
- 01Trafo merkezi ve alçak gerilim odasıMerkezin kendi aydınlatması, prizleri ve havalandırması bu panodan beslenir.
- 02Yerleşke ve dış alan aydınlatmasıBahçe, yol ve cephe armatürleri gruplara ayrılır; fotosel ya da zaman rölesiyle otomatik açılır.
- 03Otopark, koridor ve ortak alanSürekli yanan hatlar ile hareket sensörüne bağlı hatlar ayrı çıkışlarda toplanır.
- 04Yardımcı servislerHavalandırma fanı, otomatik kapı ve yangın grubu gibi hatlar kendi koruması ile ayrılır.
Atölyeden aydınlatma panosu kareleri.

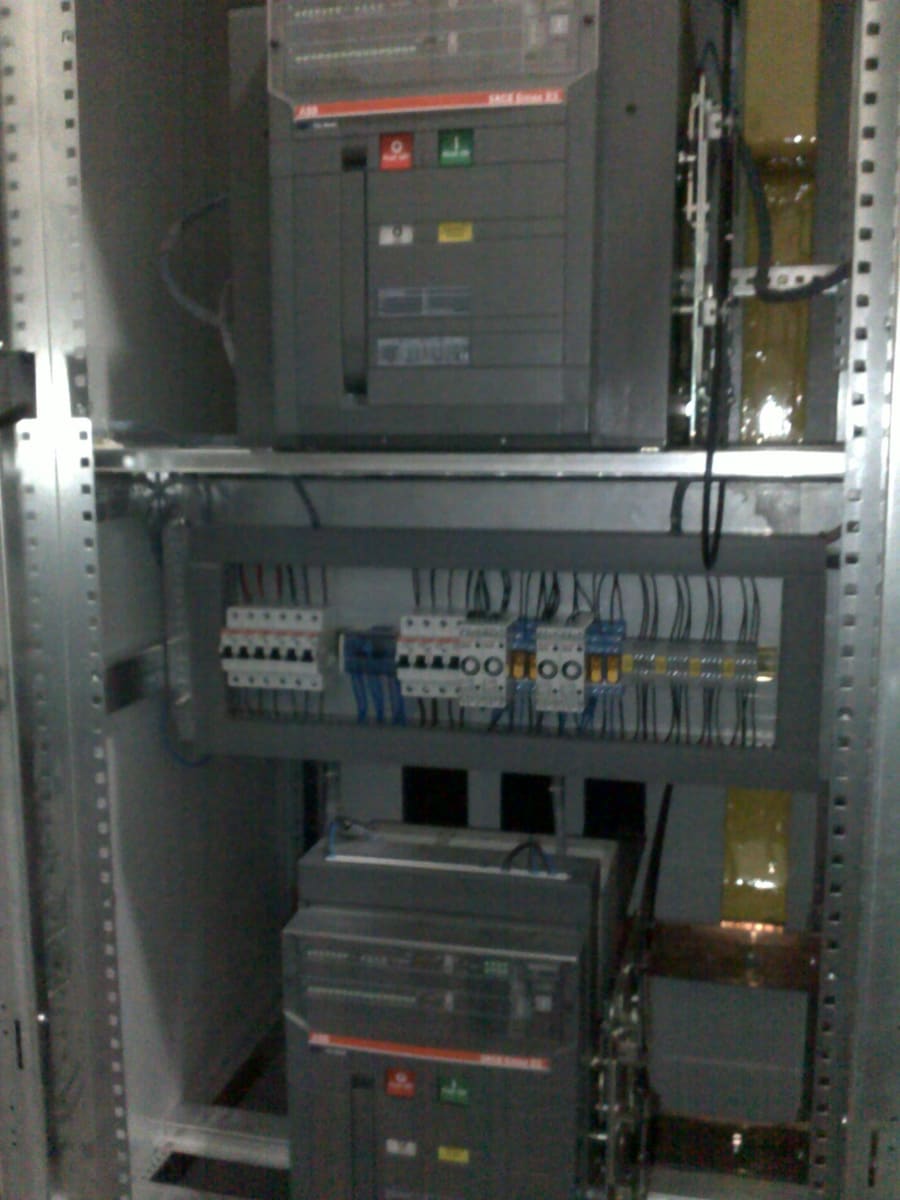

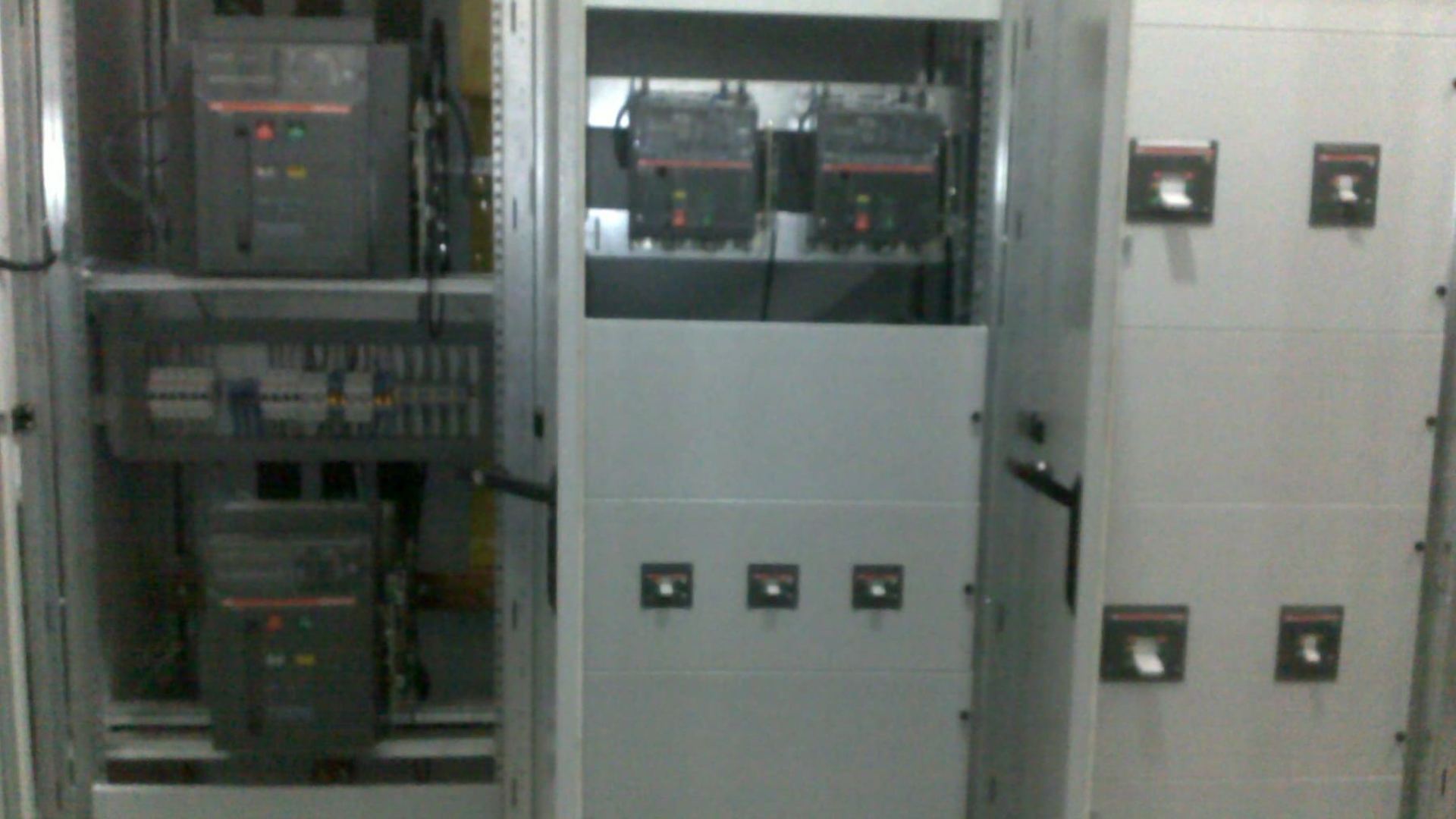

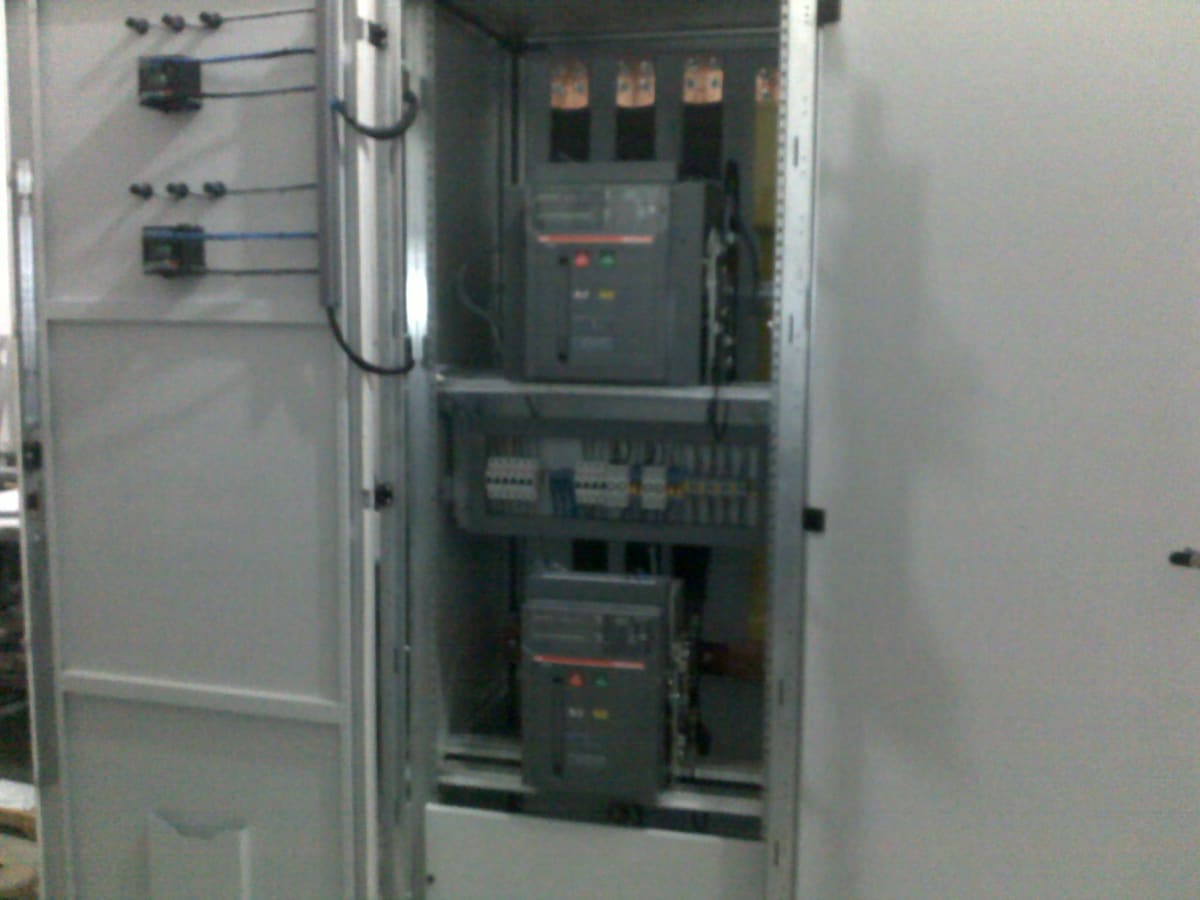

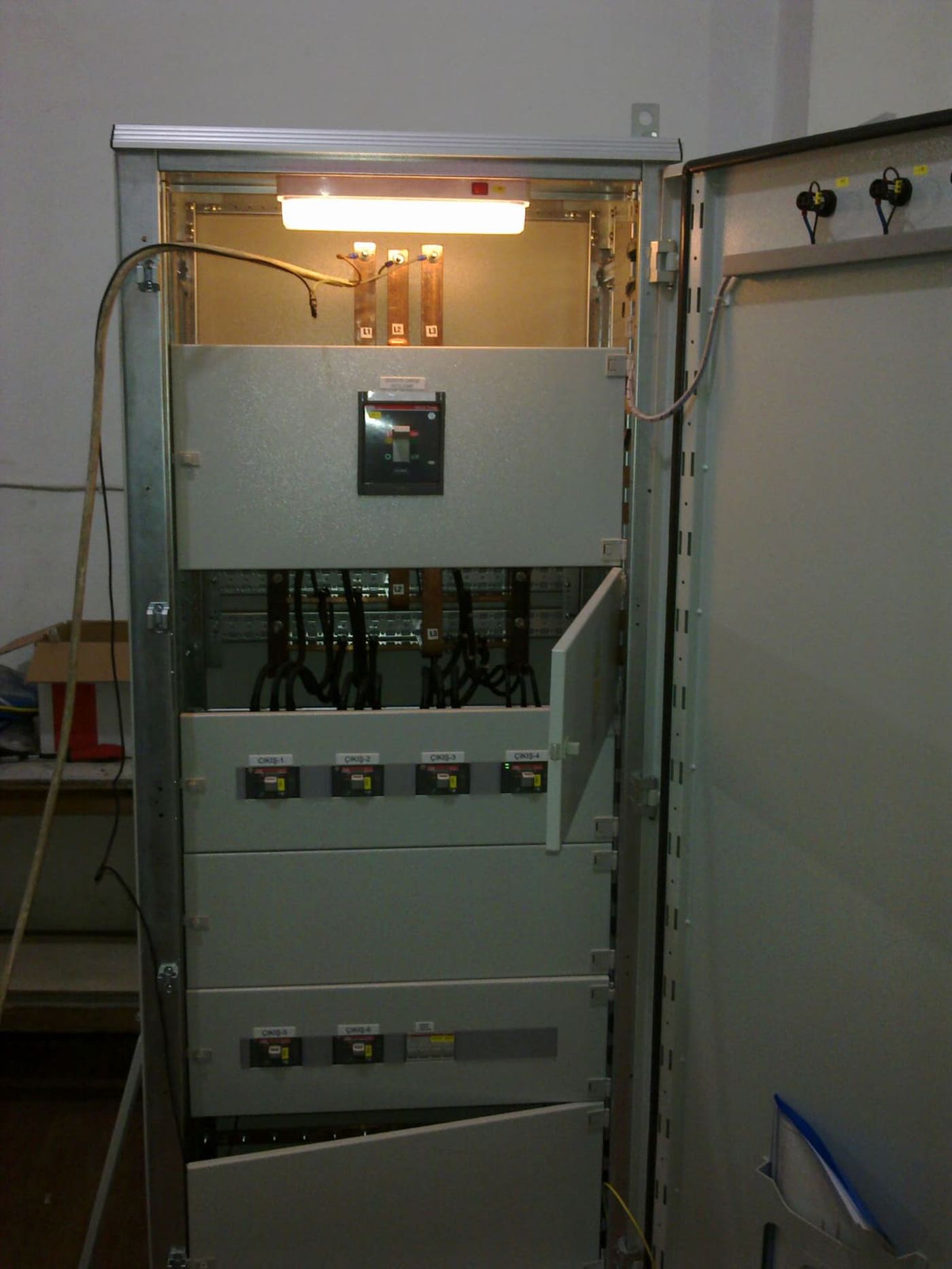

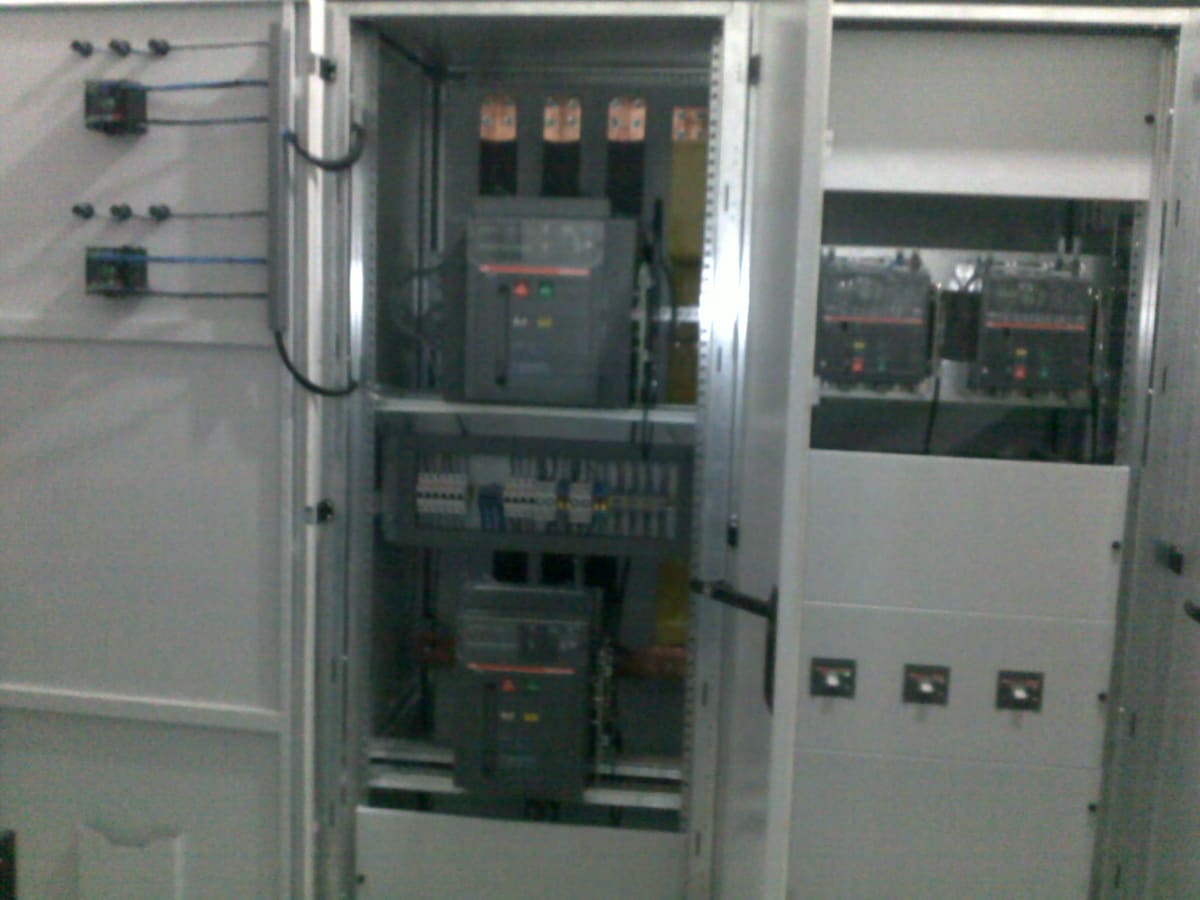

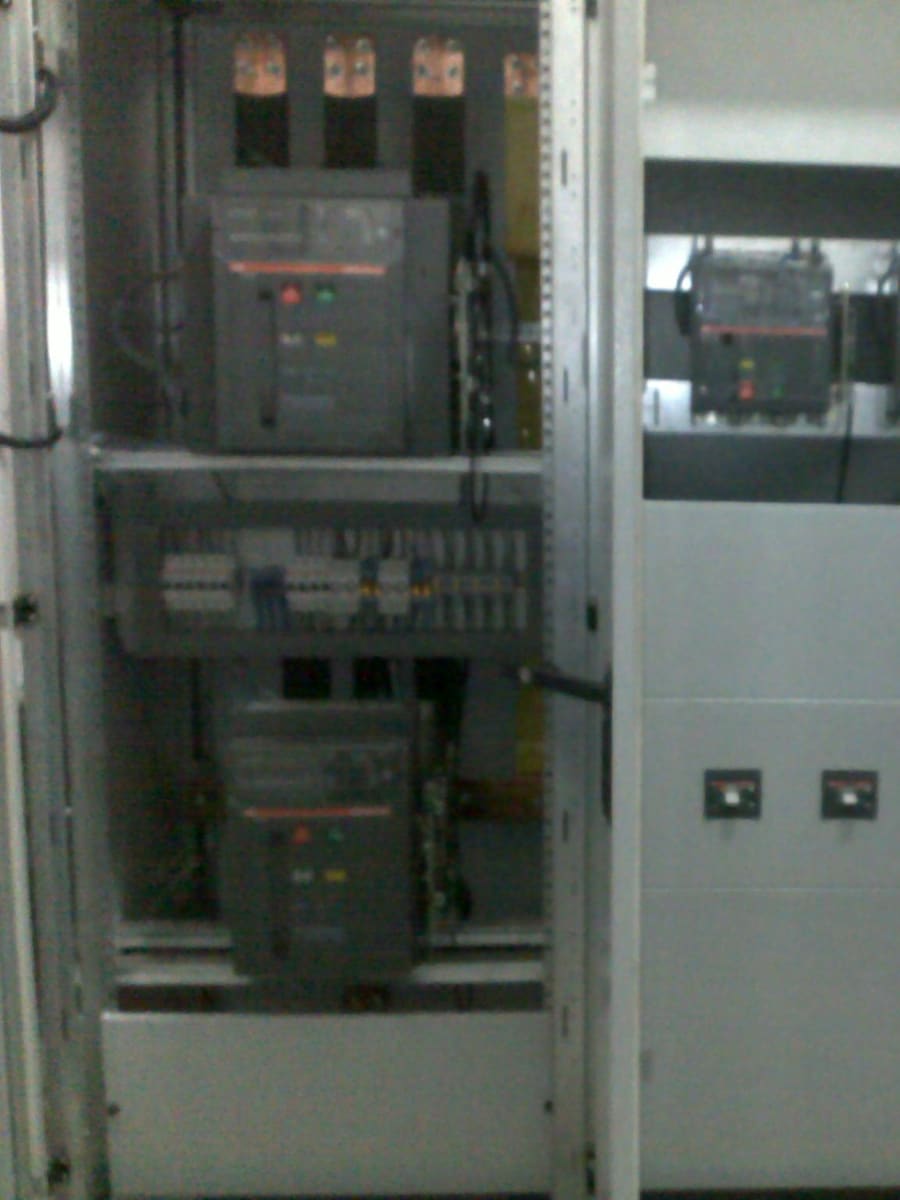

Kareler Bayrampaşa'daki atölyede çekildi. Her pano tesisin aydınlatma projesine göre kurulduğu için grup sayısı, kumanda düzeni ve ölçü işten işe değişir.
Aydınlatma gruplarınızı birlikte çıkaralım.
Aydınlatma projeniz varsa teklif ona göre kurulur. Yoksa hangi hatların ne zaman yanacağını, hangilerinin kesintide çalışması gerektiğini birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
Trafo aydınlatma panosu imalatı: giriş kesicisi, aydınlatma çıkışları, kontaktörlü otomatik kumanda ve yardımcı servis hatları.
