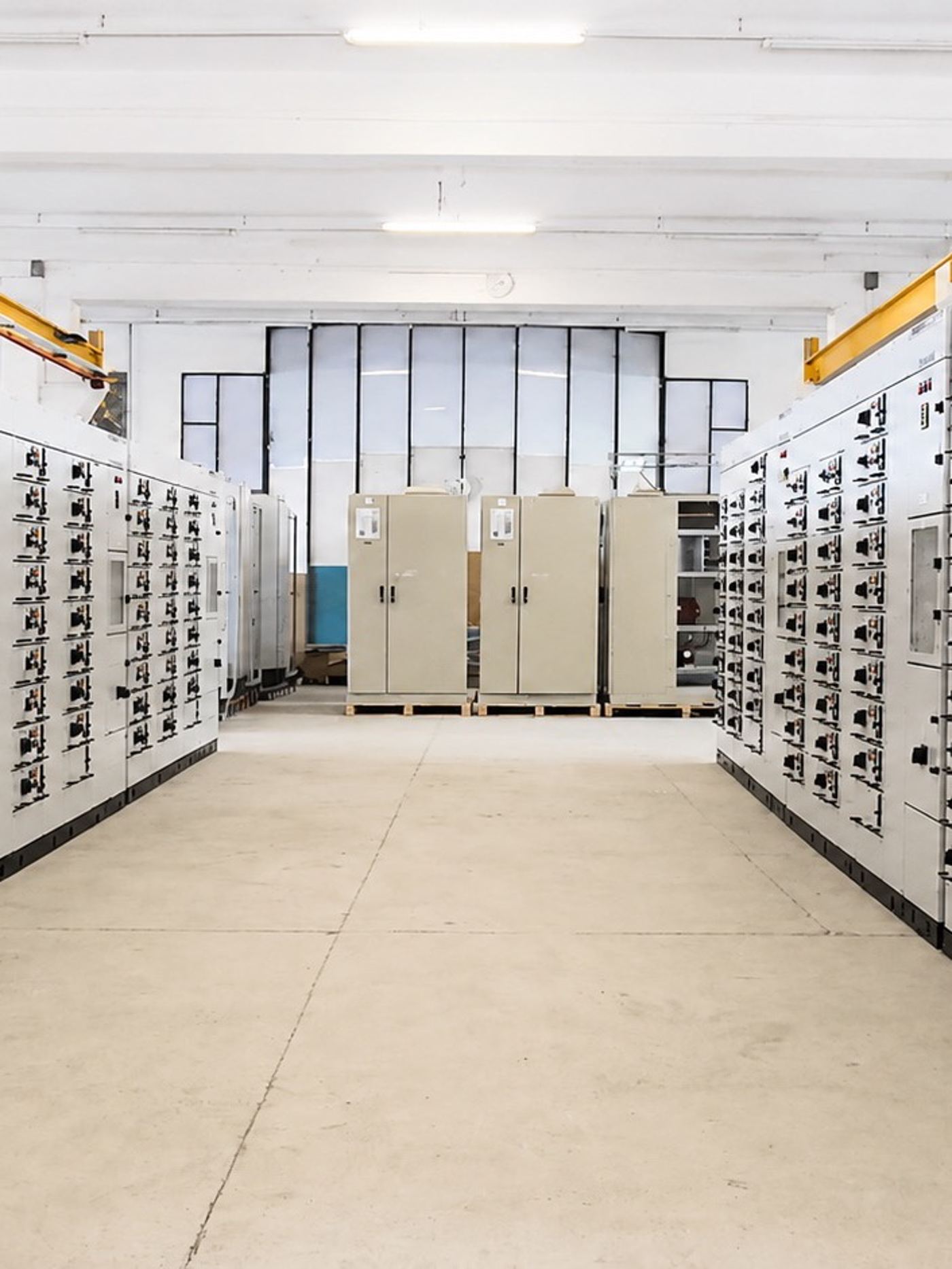

Motorları tek merkezden yöneten MCC panoları.
Bir tesiste onlarca motor varsa çıkışları tek panoda toplanır. Her motorun kendi koruması, kontaktörü ve kumandası bir hücrede durur; arıza olan hücre diğerlerini durdurmadan ayrılır.
Sekiz başlıkta motor kontrol panosu.
Aşağıdaki başlıklar bir motor kontrol merkezinin gövdesini kurar. Hangi çıkışın nasıl kurulacağını motor listesi, yol verme yöntemi ve panonun duracağı ortam belirler.
Motor koruma şalteri
Her çıkış kendi korumasıyla başlar. Ayar motorun anma akımına göre yapılır; aşırı yük ve kilitlenen rotor bu cihazda görülür.
Kontaktör ve termik röle
Motoru devreye alan ve gerektiğinde ayıran kat. Kontaktör ölçüsü motorun gücüne, termik rölenin ayarı ise etiket akımına göre seçilir.
Bakır bara ve hücre beslemesi
Bütün hücreler ortak bir bara sisteminden beslenir. Bara kesiti panonun taşıyacağı toplam akıma ve kısa devre dayanımına göre seçilir.
Sabit ya da çekmeceli hücre
Motor çıkışları sabit bölmelerde ya da çekmeceli modüllerde kurulur. Çekmeceli yerleşimde bir çıkış, pano enerjili haldeyken yerinden alınabilecek şekilde ayrılır.
Kumanda, sinyal ve ölçü
Önyüzde çalıştır ve durdur butonları, yerel ya da uzak seçici, çalışıyor ve arıza sinyalleri durur. İstenirse çıkış akımı da önyüzden okunur.
Sürücü bölmesi ve ısı
Yumuşak yol verici ve hız kontrol cihazı çalışırken belirgin ısı üretir. Bu cihazlar kendi bölmesinde toplanır; kabin ölçüsü ve havalandırma buna göre hesaplanır.
Topraklama ve süreklilik
Gövde, kapaklar, montaj plakası ve çekmece gövdesi koruma iletkenine bağlanır. Menteşeli kapağın sürekliliği ayrı bir bakır örgüyle korunur.
Sevkiyat öncesi fonksiyon kontrolü
Her çıkış tek tek denenir: kumanda devresi, kilitlemeler, sinyaller ve durdurma yolu. Sonuç test kaydına yazılır ve panoyla birlikte gelir.
Panonun görünmeyen tarafı.
Motor kontrol panosunda asıl mesele kaç çıkış olduğu değil, her çıkışın nasıl yol verdiği ve bir arızanın nerede durdurulduğudur. Üç başlık belirleyici: yol verme yöntemi, seçicilik ve ısı.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Yerleşim
- Sabit bölmeli ya da çekmeceli hücre
- Motor çıkışı
- Motor koruma şalteri, kontaktör ve termik röle
- Yol verme
- Direkt, yıldız-üçgen, yumuşak yol verici ya da hız kontrol cihazı
- Kumanda
- Yerel buton ve sinyal; istenirse PLC bağlantısı
- Koruma sınıfı
- Ortama göre IP31'den IP54'e
- Teslimde
- Onaylı imalat resmi ve test kaydı
Yol verme yöntemi
Küçük motorlar doğrudan devreye alınır. Güç büyüdükçe kalkış akımı şebekeyi ve mekanik aksamı zorlar; yıldız-üçgen, yumuşak yol verici ya da hız kontrol cihazı bu yüzden gelir. Seçim motorun gücüne, yükün karakterine ve günde kaç kez kalkacağına bağlıdır.
Seçicilik ve hücre bağımsızlığı
Bir motorda arıza olduğunda yalnız o hücrenin koruması açmalı, pano girişindeki kesici devrede kalmalıdır. Aksi halde tek bir sıkışan pompa bütün tesisi durdurur.
Isı ve sürücü bölmesi
Hız kontrol cihazı kendi kaybını ısı olarak panoya verir. Cihaz üreticisinin istediği hava boşluğu ve kabin havalandırması sağlanmazsa sürücü sıcaklıktan kendini korumaya alır; hat yaz aylarında durur.
Kablaj ve etiketleme
Her hücrenin motoru, kablosu ve klemens sırası aynı numarayla etiketlenir. Arıza anında hangi ucun hangi motora gittiğini söyleyen tek şey budur.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda hangi çıkışın nasıl kurulacağı motor listenize, yol verme tercihinize ve şartnamenize göre belirlenir; teklifte tek tek yazılır.
Motorun çok olduğu her yerde.
- 01Su ve atık su tesisleriPompa grupları sırayla çalışır, birbirini yedekler; kumanda ve kilitleme mantığı panoda kurulur.
- 02Üretim hattı ve makine dairesiHattın bütün motorları tek panoda toplanır, bir hücre bakıma alınırken diğerleri çalışmayı sürdürür.
- 03Bina mekanik tesisatıKlima santrali, sirkülasyon pompası ve fan grupları ortak bir kumanda panosundan yönetilir.
- 04Soğutma ve havalandırma gruplarıSürekli çalışan kompresör ve fanlar için yumuşak yol verici ya da hız kontrol cihazı bölmesi kurulur.
Motor listenizi gönderin, hücreleri birlikte kuralım.
Motor listesi ve tek hat şeması varsa teklif ona göre kurulur. Yoksa hangi motorun nasıl çalıştığını, hangisinin yedekli olması gerektiğini birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
Motor kontrol merkezi (MCC) ve kumanda panosu imalatı: motor koruma şalteri, kontaktör ve termik röle, yumuşak yol verici ve hız kontrol cihazı bölmesi.
