Bina otomasyonunun saha katı: DDC panoları.
Klima santrali, ısıtma grubu, fan ve pompa sahada tek tek çalışır. DDC panosu onları okur ve yönetir: sensör ve vana sinyalleri klemens sırasına iner, kontrolör kararı verir, çıkışlar cihazlara döner.
Sekiz başlıkta DDC panosu.
DDC panosu binadaki mekanik ekipmanla otomasyon sistemi arasındaki köprüdür. Aşağıdaki başlıklar o köprünün iki ucunu kurar: sahaya bakan yüzü ve karar veren katı.
DDC kontrolörü
Panonun karar katı. Sahadan gelen değerleri okur, ayar noktasıyla karşılaştırır ve çıkışları buna göre sürer; program kontrolörün içinde durur.
Giriş-çıkış modülleri
Sıcaklık ve basınç gibi ölçülen değerler analog girişlerden, çalışıyor ve arıza gibi durumlar dijital girişlerden okunur. Modül sayısı nokta listesinden çıkar.
Kumanda beslemesi
Kontrolör, modüller ve saha cihazları kendi güç kaynağından beslenir. Kaynağın gücü bağlı cihaz sayısına göre seçilir; besleme arızası bütün noktaları birden kör eder.
Röle ve arayüz katı
Kontrolör çıkışı vanayı ya da kontaktörü doğrudan sürmez. Aradaki arayüz röleleri hem akımı taşır hem de sahadaki bir kısa devrede modülü korur.
Klemens sırası ve saha kablosu
Bütün saha kabloları panoya klemens sırasında iner. Her uç numaralanır; giriş, çıkış ve besleme klemensleri ayrı gruplarda durur.
Ekranlama ve topraklama
Analog sinyal ve haberleşme kablosu ekranlıdır. Ekranın tek noktadan topraklanması ve güç kablosundan ayrı kanalda yürümesi, ölçümün kaymaması için gerekir.
Gövde, kanal ve ısı
Kumanda ve güç kabloları ayrı kanallarda yürür. Pano genellikle makine dairesinde durduğu için gövde ve havalandırma o ortama göre seçilir.
Nokta testi ve devreye alma
Her giriş ve çıkış tek tek denenir: sahadaki cihaz mı hareket etti, kontrolör doğru değeri mi okudu. Sonuç test kaydına yazılır ve panoyla birlikte gelir.
Panonun görünmeyen tarafı.
Bina otomasyonunda sorunların çoğu yazılımda değil, panoyla saha arasındaki bağda çıkar: yanlış numaralanmış bir klemens, ekransız çekilmiş bir sinyal hattı ya da eksik bırakılmış bir nokta. Bu bölüm o üç başlığı anlatıyor.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Karar katı
- DDC kontrolörü ve giriş-çıkış modülleri
- Sinyal
- Analog ve dijital giriş-çıkış
- Arayüz
- Röle katı; istenirse yerel kumanda ve sinyal
- Haberleşme
- Merkezî izleme sistemine bina otomasyon protokolüyle
- Saha bağlantısı
- Numaralı klemens sırası
- Teslimde
- Onaylı imalat resmi ve test kaydı
Nokta listesi panoyu belirler
Panonun ölçüsü, modül sayısı ve klemens sırası sahadan kaç sinyal geleceğinden çıkar. Liste eksik çıkarılırsa pano da eksik kalır; sonradan eklenen tek bir sensör için modül, klemens ve kanal yeri gerekir.
Saha kablosu ve ekranlama
Sıcaklık ve basınç sinyalleri zayıftır. Güç kablosuyla aynı kanalda yürüyen ya da ekranı iki uçtan topraklanan bir sinyal hattı, sahada açıklanamayan dalgalanmaların en yaygın sebebidir.
Kumanda katı ile güç katının ayrılması
Fan ve pompa besleyen kontaktörlerle sinyal okuyan modüller aynı bölgede yan yana durmaz. Güç tarafı anahtarlarken oluşan girişim, komşusundaki analog ölçümü bozar.
Devreye alma ve nokta testi
Pano sahada bağlandıktan sonra her nokta tek tek denenir. Bu adım atlanırsa hatalar aylar sonra, mevsim değiştiğinde ve o ekipman ilk kez çalıştığında ortaya çıkar.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda hangi kontrolörün, kaç modülün ve hangi haberleşme protokolünün kullanılacağı nokta listenize ve otomasyon sisteminizin şartnamesine göre belirlenir; teklifte tek tek yazılır.
Binanın mekaniği nerede yönetiliyorsa.
- 01Klima santrali ve havalandırma grubuFan, damper, ısıtıcı ve soğutucu serpantin tek panodan izlenir ve ayar noktasına göre sürülür.
- 02Isıtma ve soğutma merkeziKazan, çiller ve sirkülasyon pompaları sırayla çalıştırılır; sıcaklık ve basınç sürekli okunur.
- 03Otopark egzozu ve basınçlandırmaHava kalitesi ve yangın senaryosuna bağlı çalışan fan grupları buradan yönetilir.
- 04Merkezî izleme ve alarmSaha katındaki bütün noktalar bina otomasyon sistemine aktarılır; arıza tek ekrandan görülür.

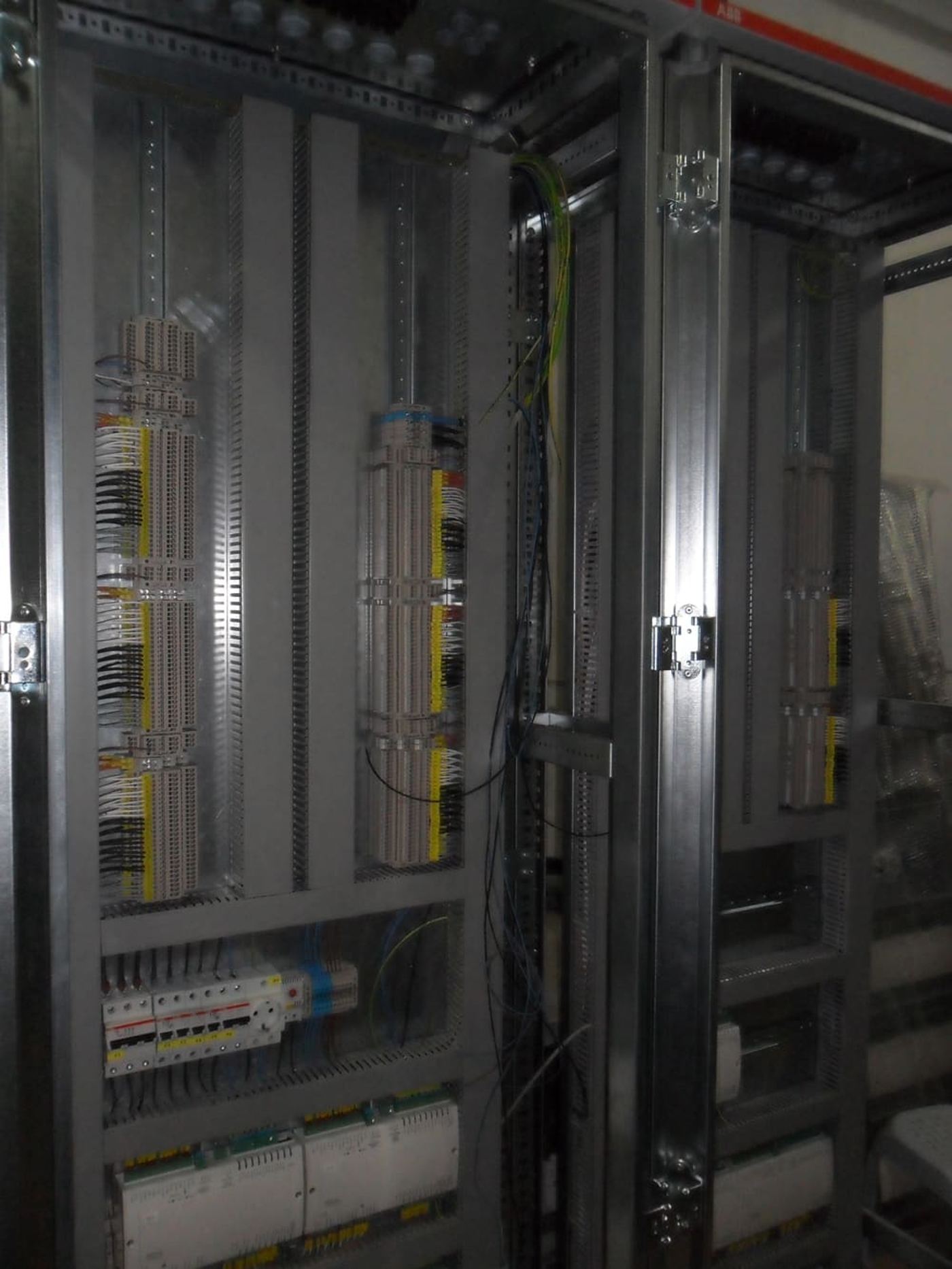

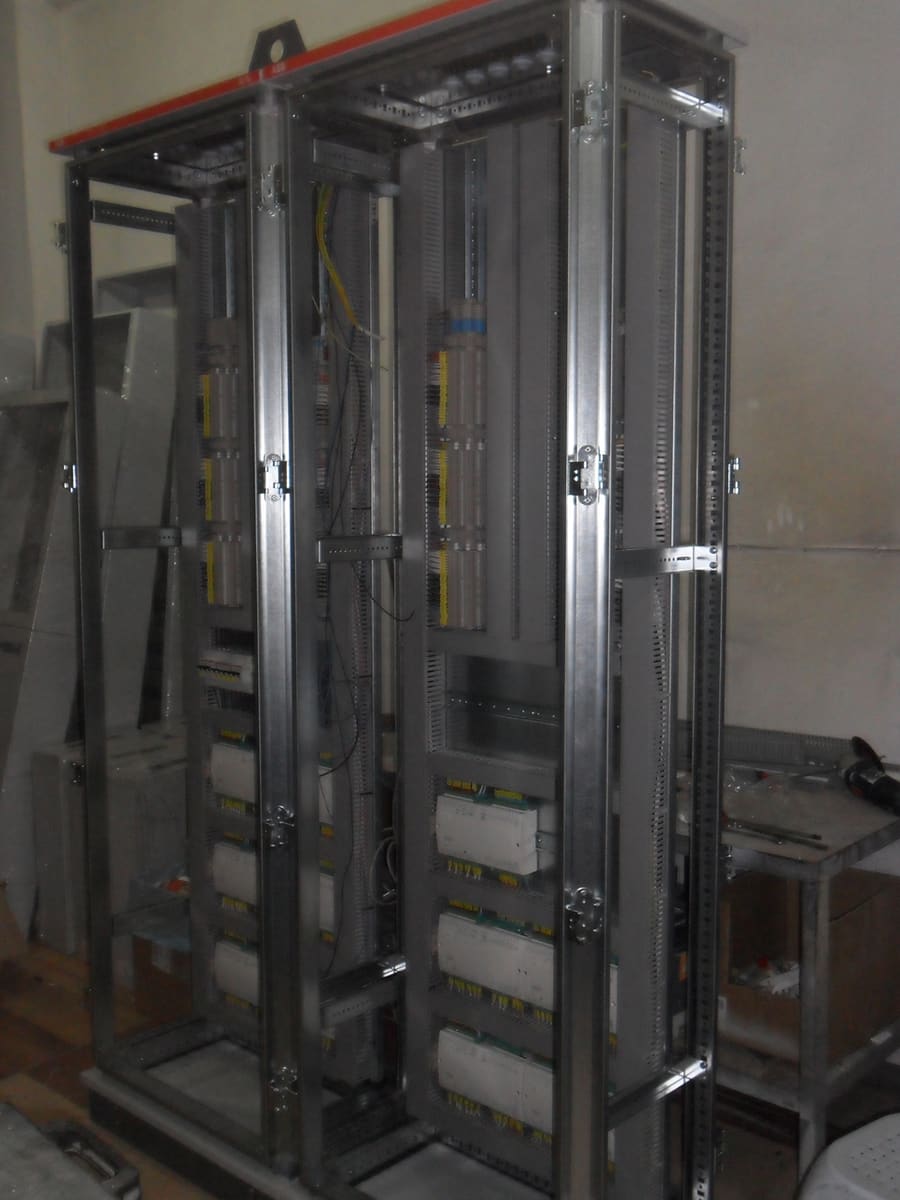

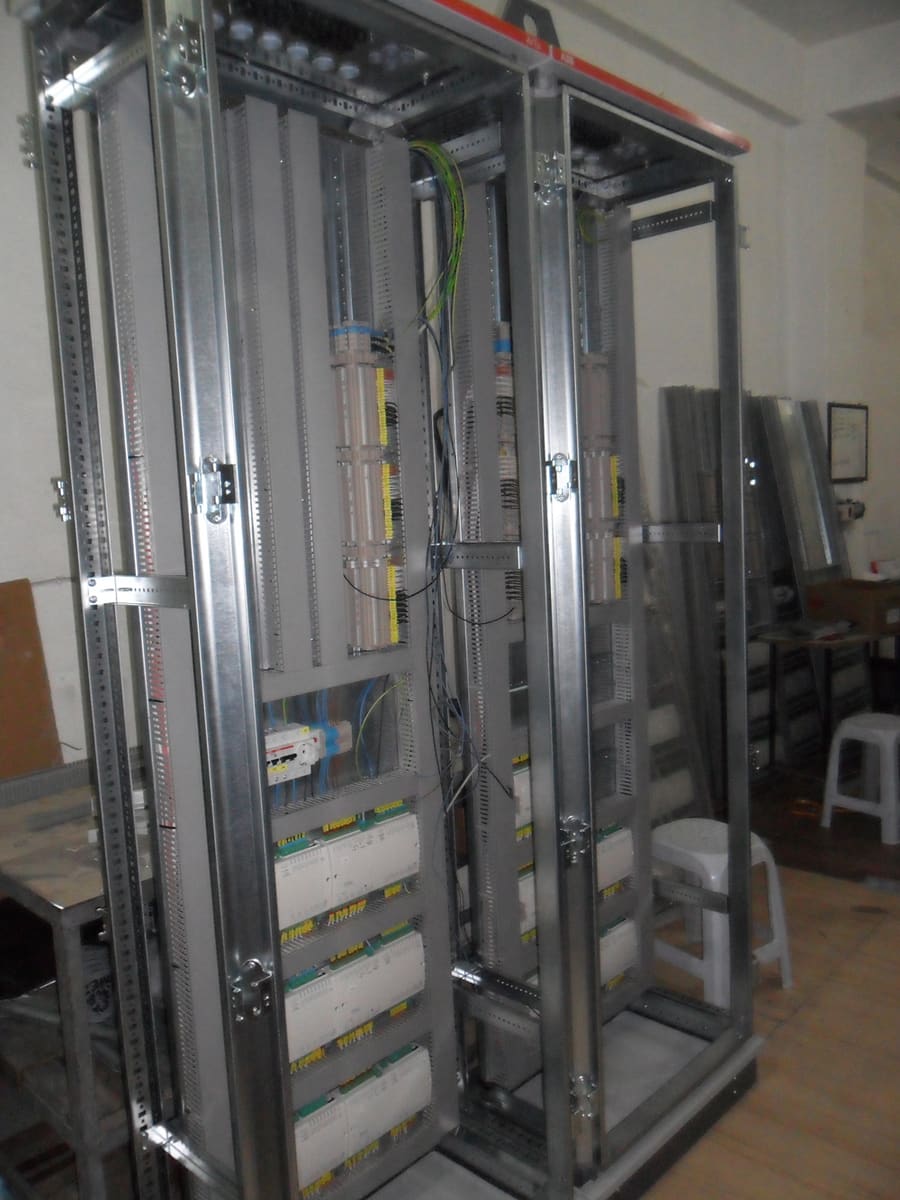

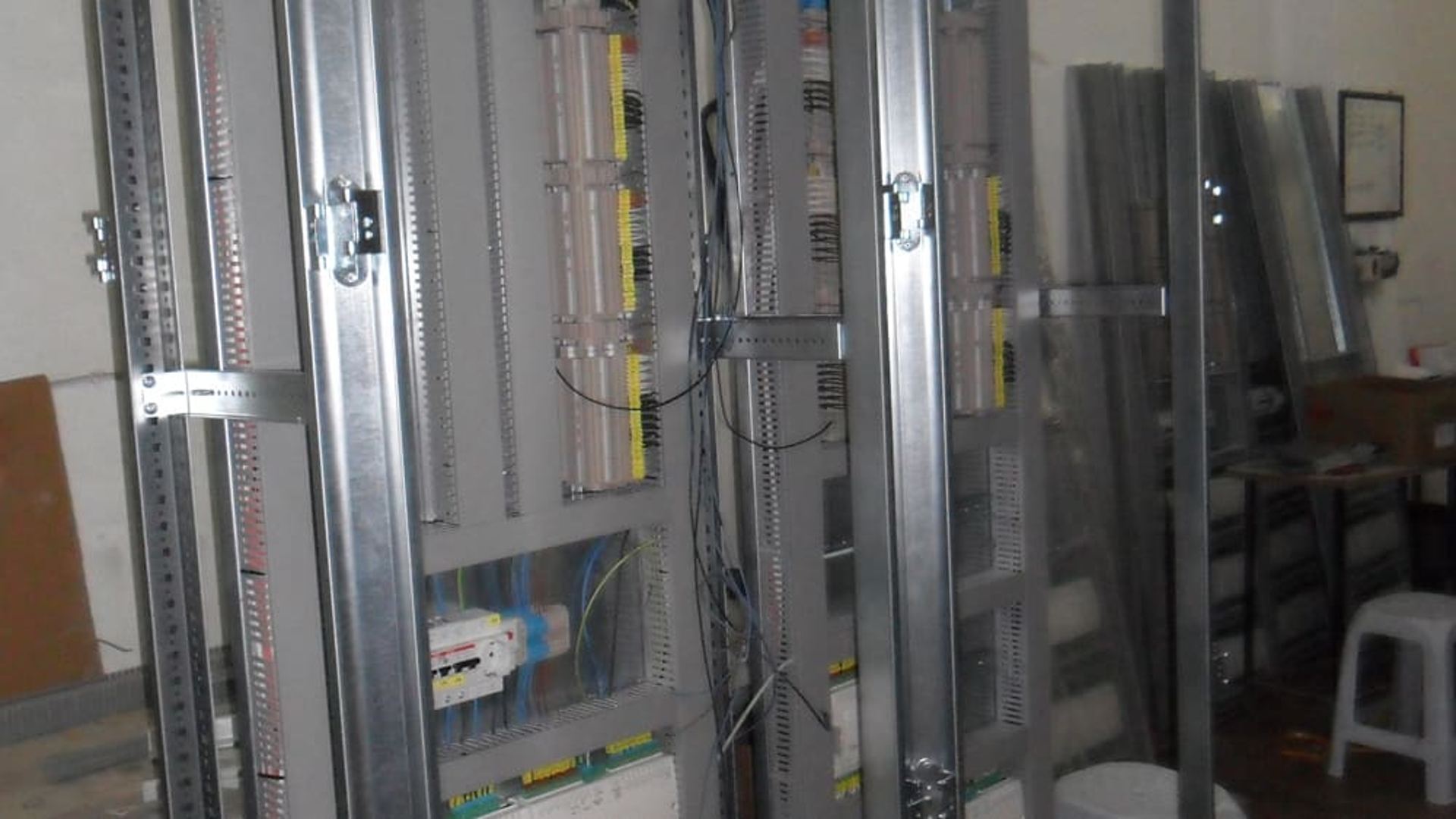

Atölyeden DDC panosu kareleri.
Kareler Bayrampaşa'daki atölyede çekildi. Her DDC panosu kendi nokta listesine göre kurulduğu için modül sayısı, klemens sırası ve gövde ölçüsü işten işe değişir.
Nokta listenizi gönderin, saha katını biz kuralım.
Giriş-çıkış listesi ve mekanik proje varsa teklif ona göre kurulur. Yoksa hangi ekipmanın izleneceğini ve neyin yönetileceğini birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
DDC panosu imalatı: bina otomasyonu kontrolörü, analog ve dijital giriş-çıkış modülleri, röle arayüzü ve numaralı klemens sırası.
