Panonuz atölyede şu sırayı izler.
Şemanın masaya geldiği günden panonun sahaya çıktığı güne kadar altı adım var. Her adımın bir çıktısı, bir de kontrolü var; ikisi de aşağıda yazılı.
Pano imalatında müşteriyi en çok yoran şey, işin görünmeyen kısmıdır: sipariş verilir, arada haber alınmaz, pano bir gün kamyondan iner. Biz sırayı baştan yazıyoruz ki hangi aşamada olduğunuzu sormak zorunda kalmayın.
Sıra projeye göre uzar ya da kısalır, ama adımların kendisi değişmez. Onay resmi imalattan önce elinize geçer, kablolar kapak kapanmadan numaralanır, pano sevkiyattan önce testten geçer. Bu üçü atlanmaz.
Şemadan sahaya.
Her adım bir öncekinin çıktısıyla başlar. Sıra atlanmaz: onay gelmeden gövde kesilmez, test bitmeden pano paketlenmez.
- 01Proje ve yük listesi okunurElinizde tek hat şeması varsa iş oradan başlar. Yoksa besleyeceğiniz yükleri, panonun duracağı ortamı ve kablo giriş yönünü konuşarak listeyi birlikte çıkarırız. Bu adımın sonunda panonun ne yapacağı bir kâğıda yazılmış olur; malzeme ve fiyat da buradan doğar.
- 02Onay resmi çizilirPano ölçüsü, bölme yerleşimi, cihazların hangi katta duracağı ve kapak düzeni çizilir. Resim imalata girmeden önce size gelir. Değişiklik isterseniz kâğıt üzerinde yapılır: sac kesildikten sonra yapılan değişiklik hem zaman hem malzeme kaybıdır.
- 03Sac gövde hazırlanırOnaylanan ölçüye göre gövde, bölmeler, montaj plakası ve kapaklar hazırlanır; boyalı olarak montaj tezgâhına gelir. Kablo giriş yerleri ve havalandırma açıklıkları bu aşamada açılır, sonradan delik açılmaz.

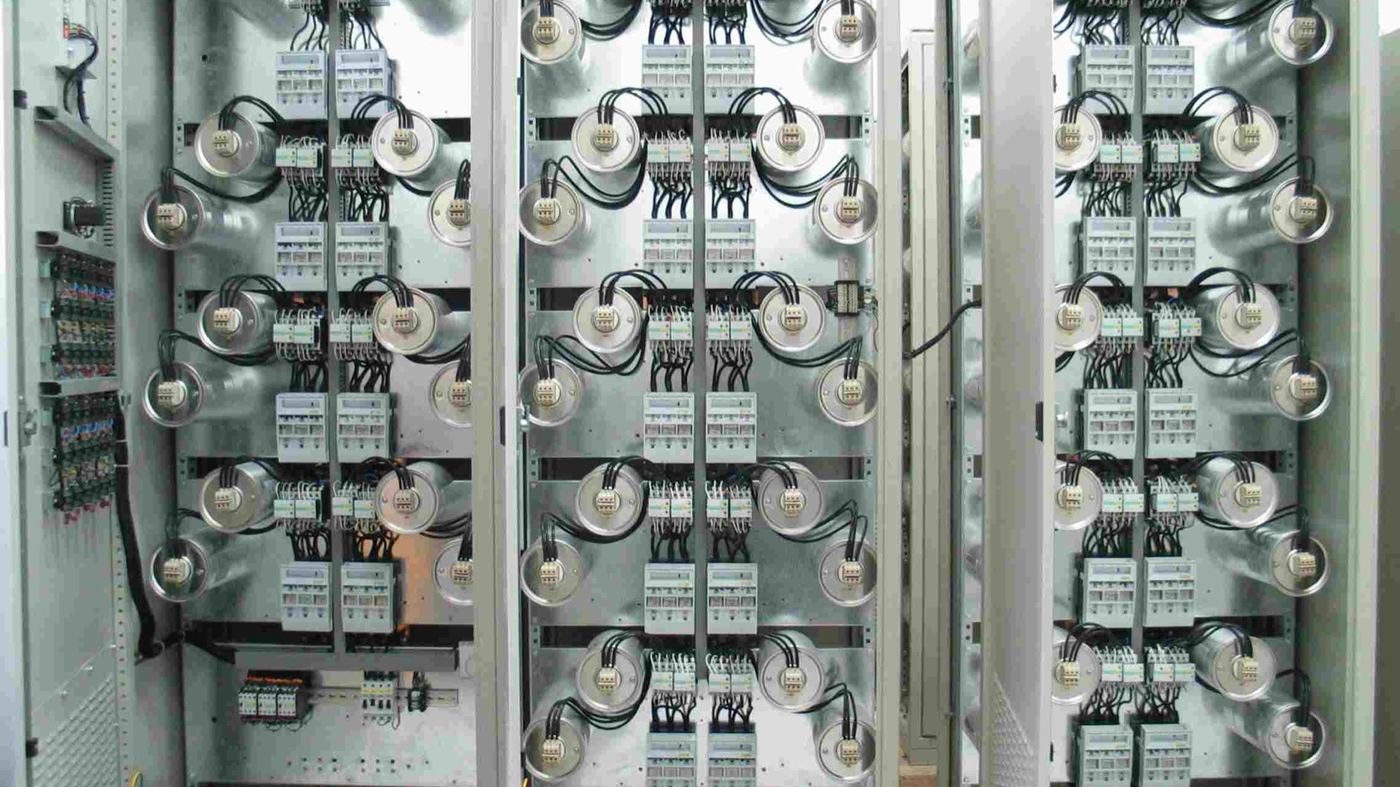

- 04Elektro montaj yapılırŞalt malzemesi, bara, klemens ve yardımcı devreler montaj plakasına yerleşir. Kablolar uçlandırılır ve numaralanır; numaralar resimdeki numaralarla aynıdır. Kapak kapandıktan sonra panoya bakan kişi, hangi ucun nereye gittiğini şemadan okuyabilir.
- 05Rutin testler uygulanırPano tezgâhtan kalkmadan yalıtım, süreklilik ve fonksiyon kontrollerinden geçer: koruma cihazları yerinde mi, kumanda devresi beklendiği gibi mi davranıyor, gövde ve kapaklar arasındaki topraklama sürekliliği sağlanıyor mu.
- 06Paketlenir ve sahaya çıkarPano nakliye sırasında zarar görmeyecek şekilde paketlenir. Sahada bağlantı ve devreye alma isterseniz bunu ayrıca programlarız; işletmenin kendi ekibi bağlayacaksa resim ve test kaydı panoyla birlikte gider.
Her adımın bir kontrolü var.
İmalatta hatanın ucuz olduğu tek yer, hatanın yapıldığı adımdır. Sonraki adıma geçmeden önce bakılan şey her durakta bellidir.
- Proje
- Yük listesi ile şema örtüşüyor mu
- Onay resmi
- Ölçü ve bölme yerleşimi onaylandı mı
- Gövde
- Ölçü, kapak ve giriş yerleri resme uygun mu
- Montaj
- Sıkma torku ve klemens bağlantıları
- Kablaj
- Numara ile şema aynı mı
- Topraklama
- Gövde, kapak ve plaka sürekliliği
- Fonksiyon
- Kumanda devresi beklendiği gibi mi
- Sevkiyat
- Paket, etiket ve teslim dosyası
Resim tek doğruluk kaynağıdır
Montajda değişen bir şey olursa resim de değişir. İki farklı gerçek (kâğıttaki ve panodaki) bırakılmaz; bakım günü panoya bakan kişi kâğıda güvenebilmelidir.
Malzeme şartnameye göre seçilir
Şartnamenizde bir marka yazıyorsa ona uyulur. Yazmıyorsa alternatifler fiyatıyla birlikte önünüze gelir ve seçimi siz yaparsınız; sessizce muadil konmaz.
Süreklilik ölçülür, varsayılmaz
Gövde, kapak ve montaj plakası arasındaki topraklama sürekliliği gözle değil ölçüyle doğrulanır. Menteşeden geçtiği varsayılan bir kapak, boyalı yüzey yüzünden yalıtkan kalabilir.
Test kaydı panoyla birlikte gider
Yapılan kontroller yazıya geçer ve teslim dosyasına girer. İşletmenin ilerideki bakım kayıtları bu ilk kaydın üstüne biner.
Buradaki kontroller alçak gerilim pano imalatında genel geçer rutin kontrollerdir. Projenizin şartnamesi ek test ya da üçüncü taraf muayene isterse kapsam ona göre genişletilir.
Panoyla birlikte gelen dört şey.
Pano tek başına teslim edilmez. Yanında, işletmenin ileride ihtiyaç duyacağı kayıtlar gider.
- 01Onaylı imalat resmiPanonun son hâlini gösteren resim. Bakım, arıza ve ilerideki ek besleme taleplerinde ilk bakılan belge budur.
- 02Malzeme listesiPanoya giren şalt malzemesi, ölçü cihazı ve klemens grupları marka ve tipiyle listelenir. Yedek parça alırken elinizde tam karşılığı olur.
- 03Rutin test kaydıSevkiyat öncesi yapılan yalıtım, süreklilik ve fonksiyon kontrollerinin kaydı. Devreye alma sırasında referans alınır.
- 04e-Arşiv / e-Faturaİşletmemiz e-Arşiv ve e-Fatura mükellefidir. Faturanız mükellefiyet durumunuza göre e-Fatura ya da e-Arşiv fatura olarak elektronik ortamda düzenlenir ve tarafınıza gönderilir.
Sıra sizin panonuzda başlasın.
Tek hat şemanız varsa ilk adımı atlayıp doğrudan teklife geçeriz. Yoksa tesisinizi yerinde görüp yük listesini biz çıkarırız; keşif için ücret istemiyoruz.
Pano üretim süreci: proje ve yük listesi, onay resmi, sac gövde imalatı, elektro montaj, rutin testler ve sevkiyat.
