Reaktif gücü dengeleyen kompanzasyon panoları.
Şebekeden çekilen reaktif güç sürekli ölçülür, kondansatör kademeleri ihtiyaca göre devreye girer ve çıkar. Harmonik üreten yükün olduğu tesislerde kademeler filtre reaktörüyle kurulur.
Sekiz başlıkta kompanzasyon panosu.
Bir kompanzasyon panosu tek bir cihazdan değil, birbirini tamamlayan sekiz başlıktan kurulur. Hangi değerin seçileceğini tesisin yükü, ölçüm kayıtları ve şebekedeki harmonik belirler.
Kompanzasyon rölesi
Panonun karar katı. Şebekeyi sürekli ölçer, güç katsayısını hedefte tutmak için kademeleri devreye alır ve çıkarır. Kademe sayısı ve ayar aralığı tesise göre seçilir.

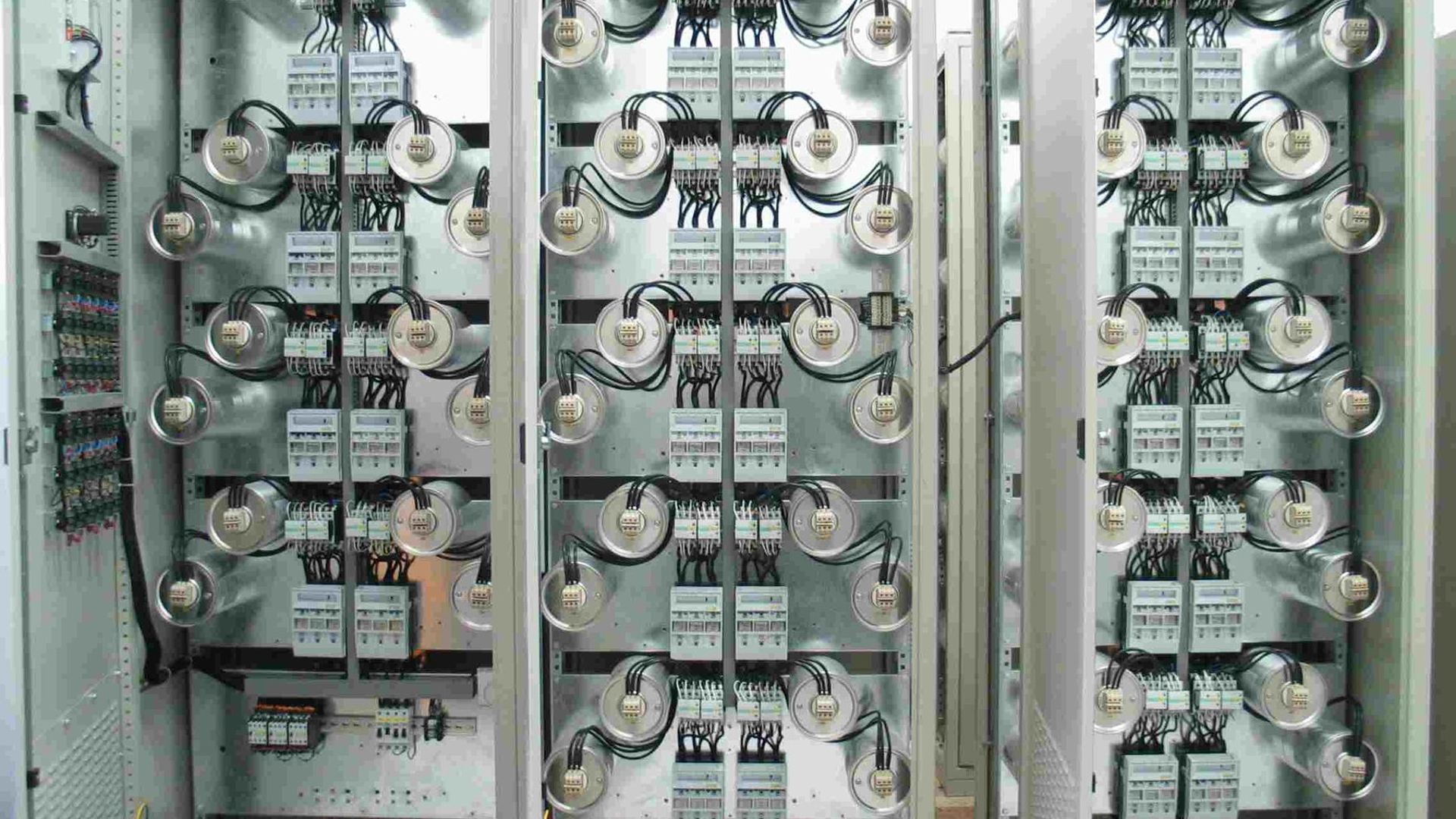

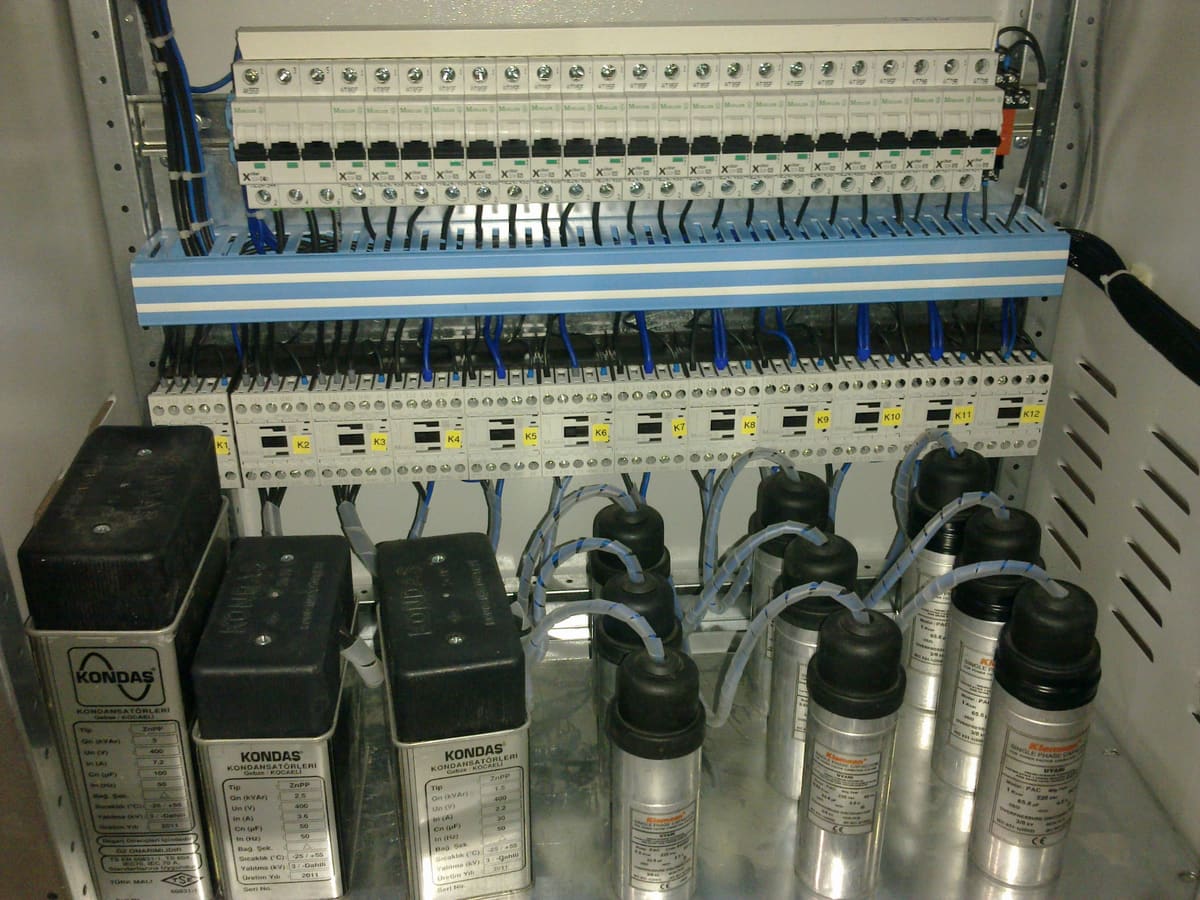

Kondansatör kademeleri
Reaktif gücü karşılayan asıl eleman. Kademeler farklı güçlerde seçilir ki röle ince ayar yapabilsin; her kademe kendi kontaktörüyle devreye girer.

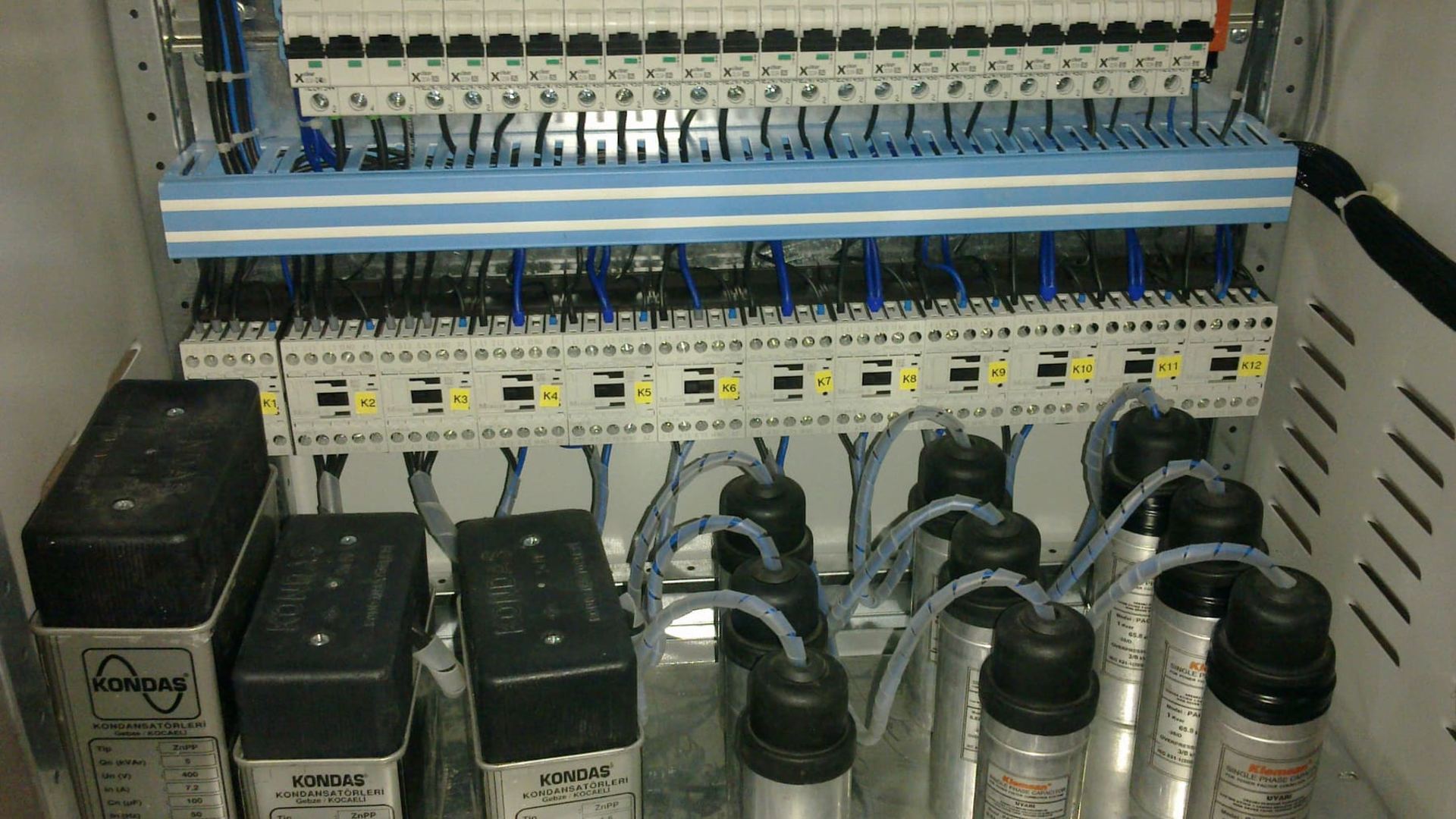

Kademe kontaktörleri
Kondansatör devreye girerken kısa süreli yüksek bir akım darbesi oluşur. Kademe kontaktörü bu darbeyi sınırlayan ön kontaklarıyla seçilir; sıradan bir kontaktör kısa sürede yorulur.

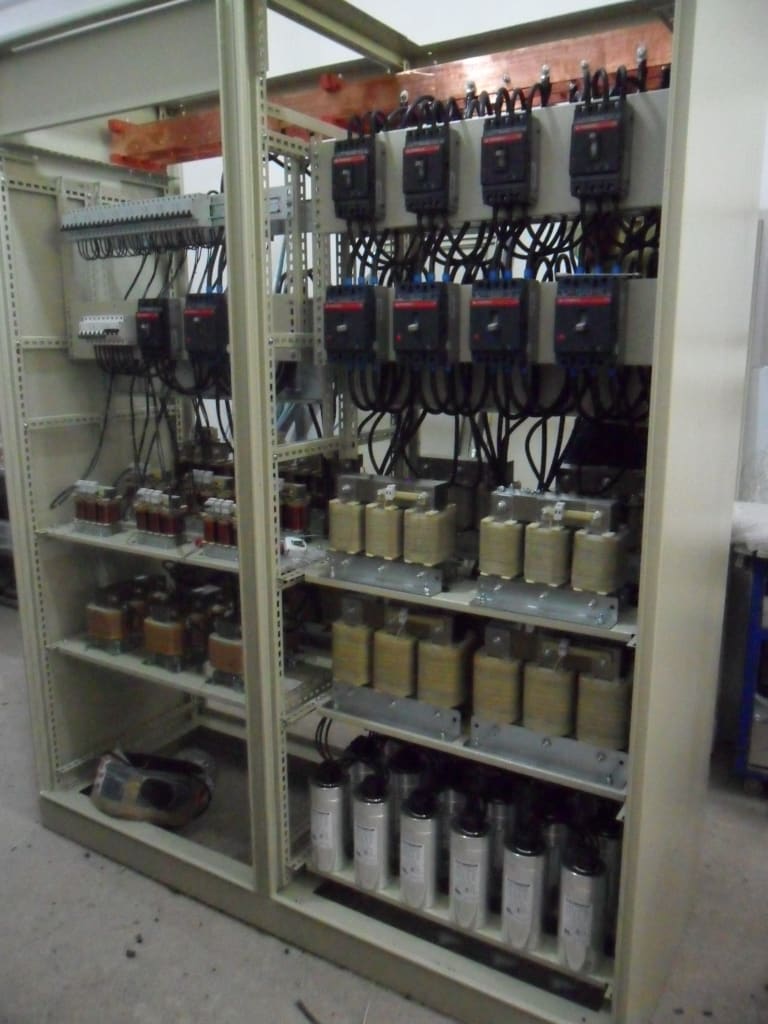

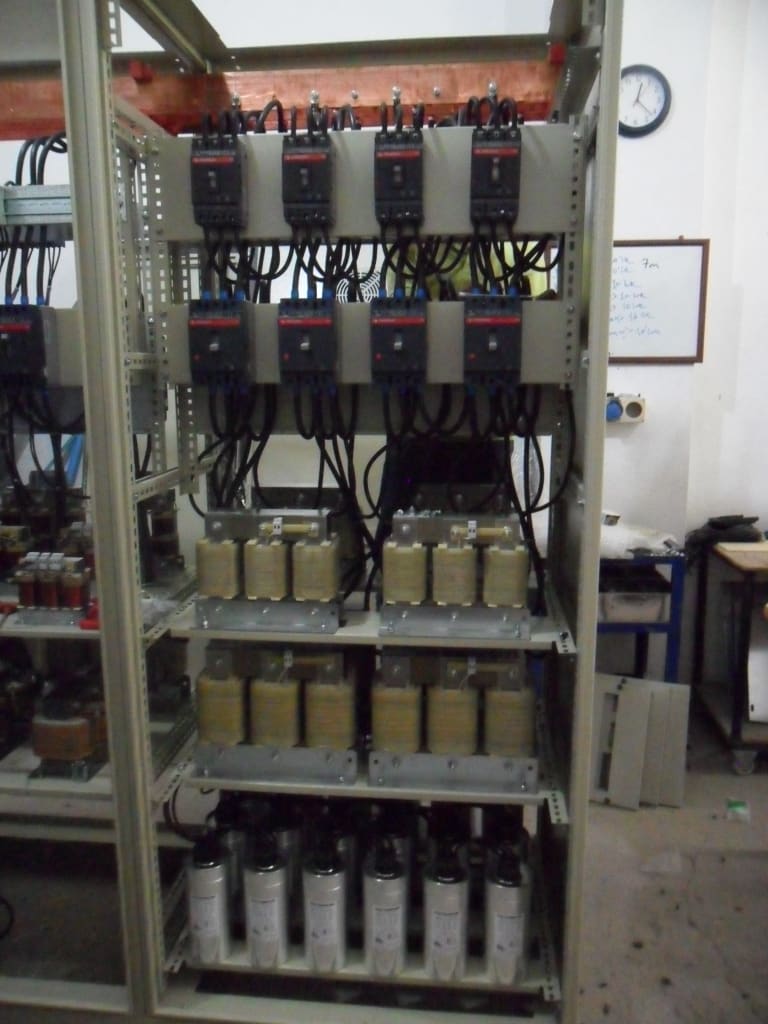

Filtre reaktörü
Tesiste harmonik üreten yük varsa kademeler reaktörle seri bağlanır. Reaktör, kondansatörle şebekenin rezonansa girdiği noktayı harmonik frekanslarının dışına taşır.
Akım trafosu ve ölçü
Röle şebekeyi ana giriş üzerine takılan akım trafosundan okur. Trafonun yeri ya da yönü yanlışsa pano doğru çalışmaz, kademeler yanlış sırayla girip çıkar.
Gövde, ısı ve havalandırma
Kondansatör ve reaktör çalışırken ısı üretir. Kabin ölçüsü, havalandırma ızgarası ve gerekiyorsa termostatlı fan baştan hesaba katılır; sıcaklık kondansatör ömrünü doğrudan kısaltır.

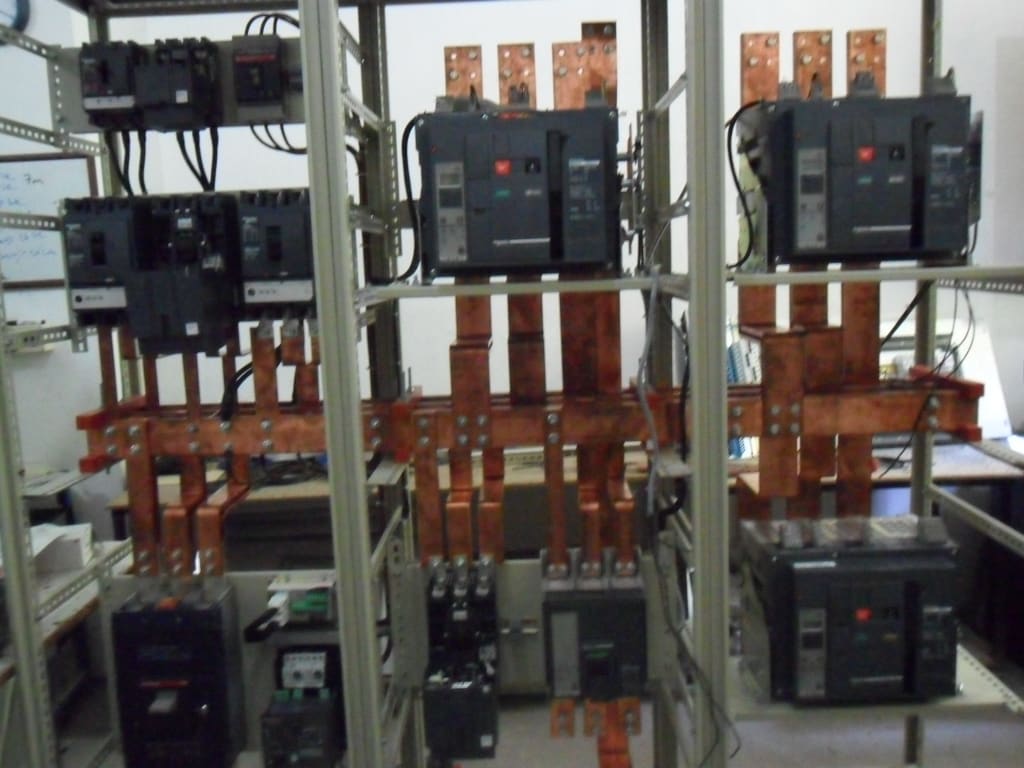

Bölmeli yerleşim
Giriş bölümü, kumanda katı ve kondansatör grubu birbirinden ayrılır. Bir kademede bakım yapılırken diğerleri devrede kalabilir.
Deşarj ve topraklama
Kondansatör devreden çıktıktan sonra üzerinde gerilim kalır; deşarj direnci bunu boşaltır. Gövde, kapaklar ve montaj plakası koruma iletkenine bağlanır.
Panonun görünmeyen tarafı.
Kompanzasyon panosunun işi faturayı düşürmek gibi görünür; asıl işi şebekeyi dengede tutmaktır. İyi kurulmuş bir panoyu üç şey ayırır: kademelerin nasıl bölündüğü, harmonikle ne yapıldığı ve içerideki ısının nasıl yönetildiği.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Kademe
- Kontaktörle devreye alınan kondansatör grupları
- Kumanda
- Kompanzasyon rölesi ve akım trafosu
- Harmonik
- Gerekiyorsa filtre reaktörlü kademe
- Koruma sınıfı
- Ortama göre IP31'den IP54'e
- Isı
- Havalandırma ızgarası, gerekiyorsa termostatlı fan
- Teslimde
- Onaylı imalat resmi ve test kaydı
Reaktif enerji ve fatura
Motor, trafo ve balast gibi yükler şebekeden aktif enerjinin yanında reaktif enerji de çeker. Çekilen reaktif enerjinin aktif enerjiye oranı mevzuatın çizdiği sınırı aşarsa faturaya reaktif bedel yazılır. Kompanzasyon panosu bu oranı sınırın altında tutmak için kurulur.
Kademe bölümü
Toplam gücü tek parça vermek yerine farklı büyüklükte kademelere bölmek, rölenin ihtiyacı olan gücü daha ince adımlarla karşılamasını sağlar. Kaba bölünmüş bir pano ya eksik kompanze eder ya da kapasitif tarafa geçer.
Harmonik ve rezonans
Hız kontrol cihazı, kesintisiz güç kaynağı ve elektronik balast şebekeye harmonik akım verir. Kondansatör bu akımlar için düşük dirençli bir yol açar; reaktörsüz kurulan bir pano rezonansa girip hem kendini hem şebekeyi zorlar.
Isı ve kondansatör ömrü
Kondansatörün ömrü çalıştığı sıcaklıkla doğrudan bağlıdır. Havalandırması yetersiz bir panoda kademeler beklenenden çok daha erken zayıflar; sorun genellikle kondansatörde değil, kabinin havalandırmasında aranır.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda kaç kademe olacağı, reaktör gerekip gerekmediği ve hangi değerlerin geçerli olacağı tesisinizin yüküne ve ölçüm kayıtlarına göre belirlenir; teklifte tek tek yazılır.
Reaktif ceza yazan her tesiste.
- 01Üretim tesisi ve atölyeMotorlu yükün ağırlıkta olduğu yerde reaktif tüketim yüksektir; kompanzasyon panosu ana dağıtımın yanında kurulur.
- 02İş merkezi, otel ve alışveriş merkeziAsansör, klima santrali ve aydınlatma grubunun toplamı binayı ceza sınırına taşır.
- 03Soğuk hava deposu ve pompa istasyonuSürekli çalışan kompresör ve pompa grupları, kademelerin gün boyu devrede kalmasını gerektirir.
- 04Harmonik yükü yüksek tesislerHız kontrol cihazı ve kesintisiz güç kaynağı bulunan tesislerde kademeler filtre reaktörüyle kurulur.
Atölyeden kompanzasyon kareleri.

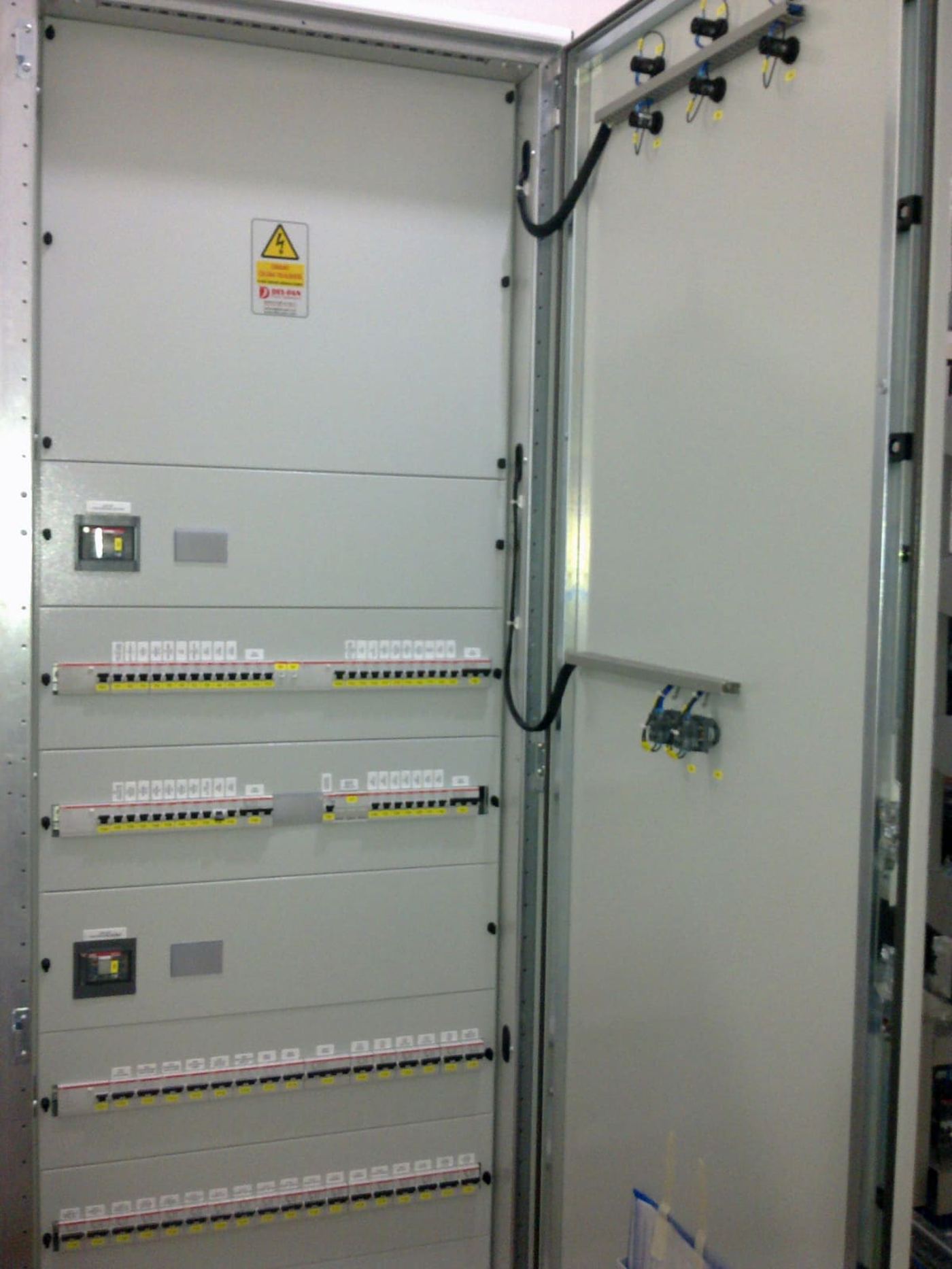

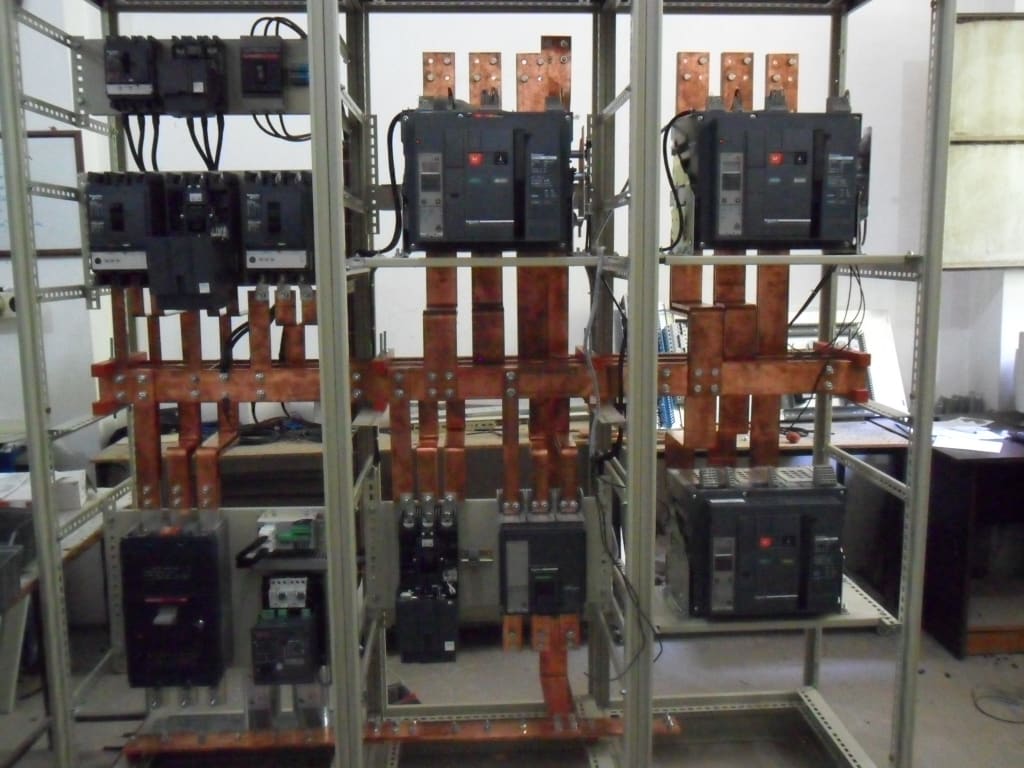

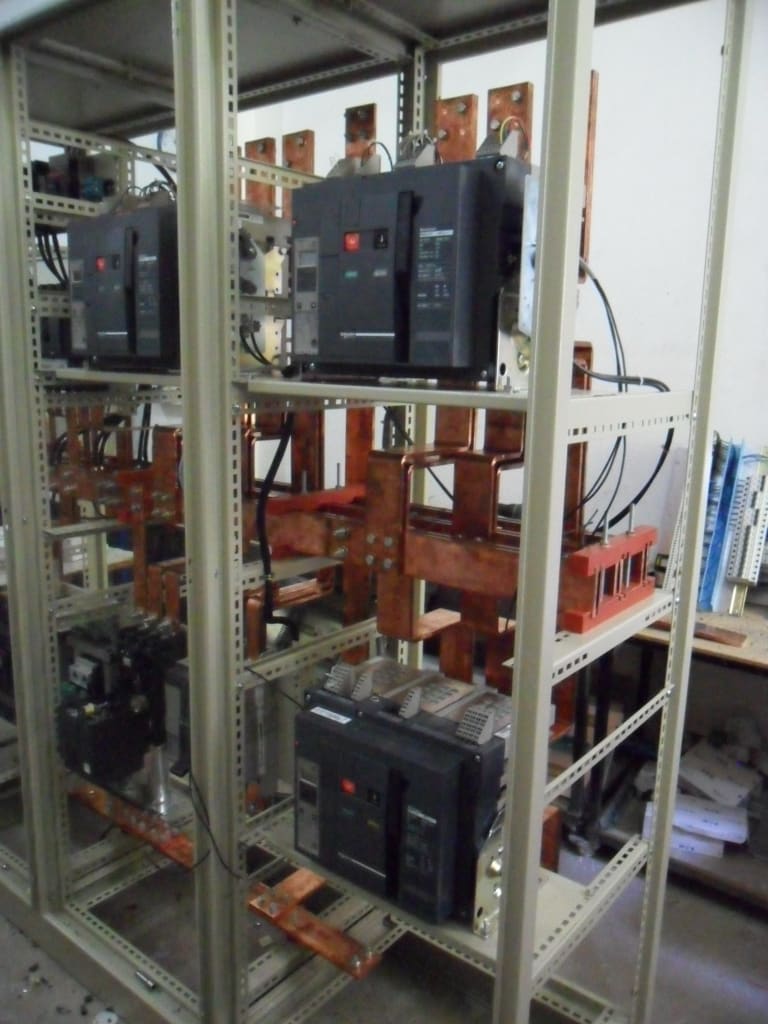

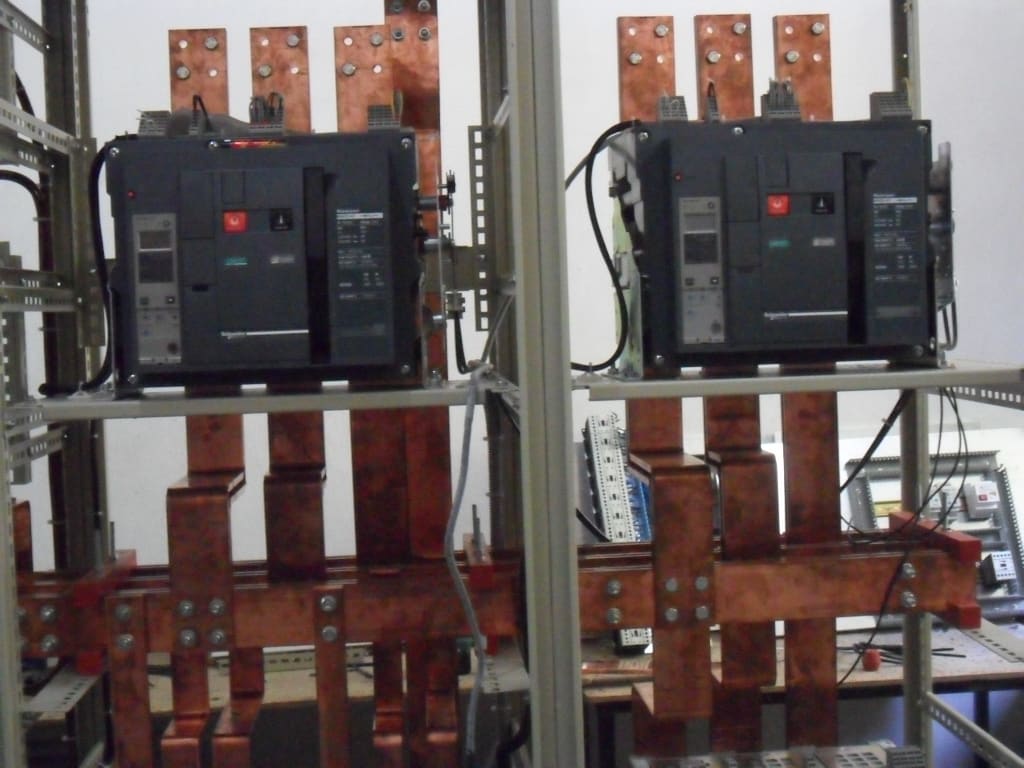

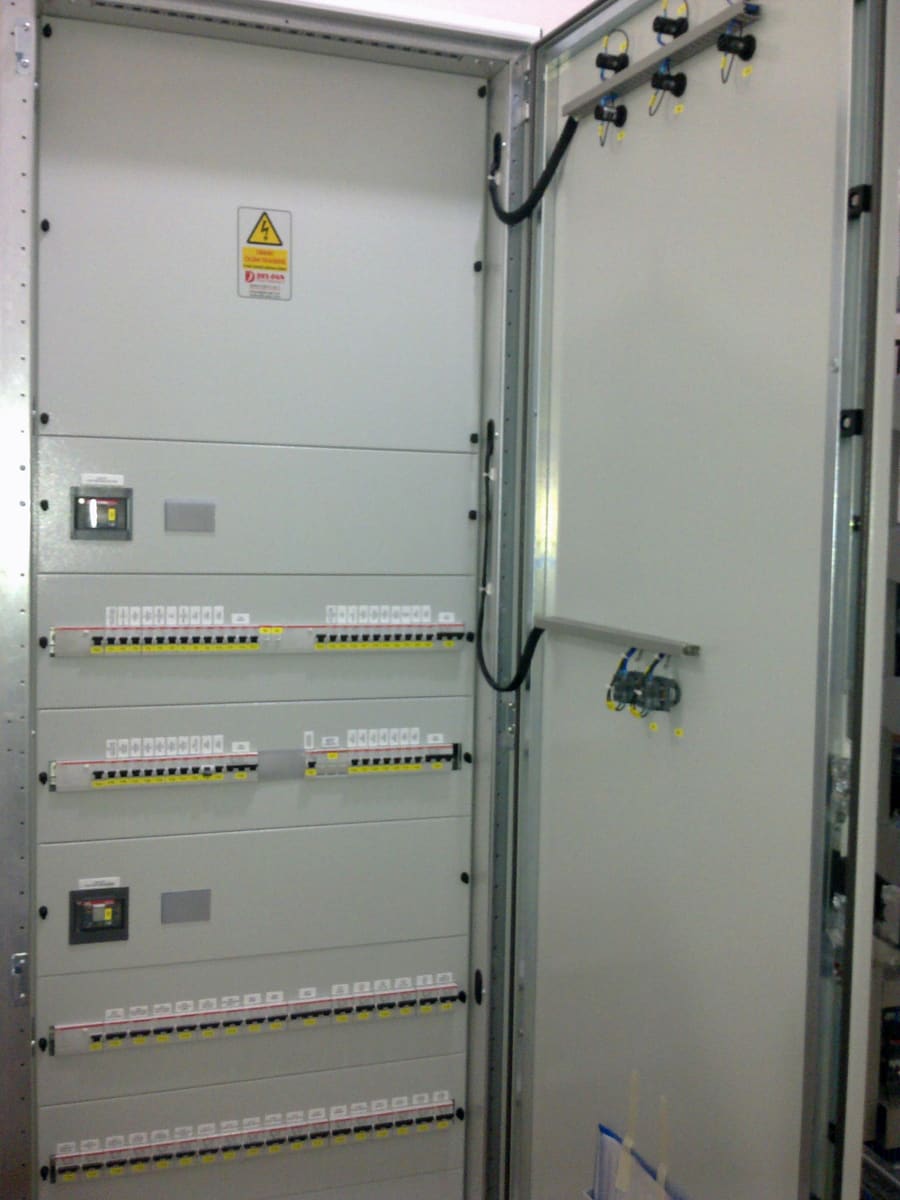

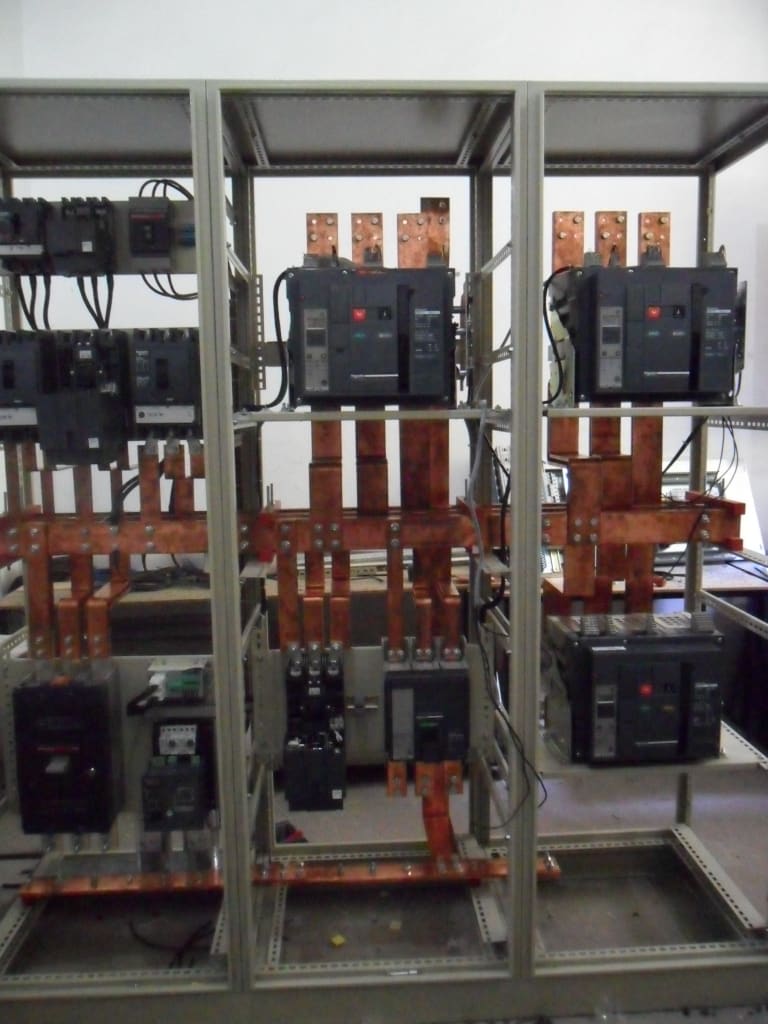

Kareler Bayrampaşa'daki atölyede çekildi. Kompanzasyon bölümü çoğu işte ana dağıtımın yanında kurulur; karelerin bir kısmında panonun bara ve kesici tarafı görünüyor. Her pano projeye göre kurulduğu için kademe sayısı ve malzeme seçimi işten işe değişir.
Faturanızı gönderin, kademeyi birlikte çıkaralım.
Reaktif bedel yazan bir faturanız ya da analizör kaydınız varsa ihtiyaç oradan okunur. Yoksa yük listesi ve tesisin çalışma düzeni üzerinden kademeleri çıkarır, malzeme listesiyle birlikte önünüze koyarız.
