Süreci okuyan ve yöneten otomasyon panoları.
Sahadan gelen sinyaller panoya klemens sırasında girer, PLC kararı verir, çıkışlar sahaya döner. Operatör paneli süreci işletmeciye açar; kumanda katı ile güç katı birbirinden ayrı tutulur.
Sekiz başlıkta otomasyon panosu.
Otomasyon panosunun değeri içindeki cihaz sayısında değil, sahayla arasındaki bağın düzeninde ölçülür. Aşağıdaki sekiz başlık o düzeni kurar.
PLC ve giriş-çıkış kartları
Panonun karar katı. Giriş kartları sahadan gelen sinyalleri okur, çıkış kartları kararı sahaya döndürür; kart sayısı nokta listesinden çıkar.

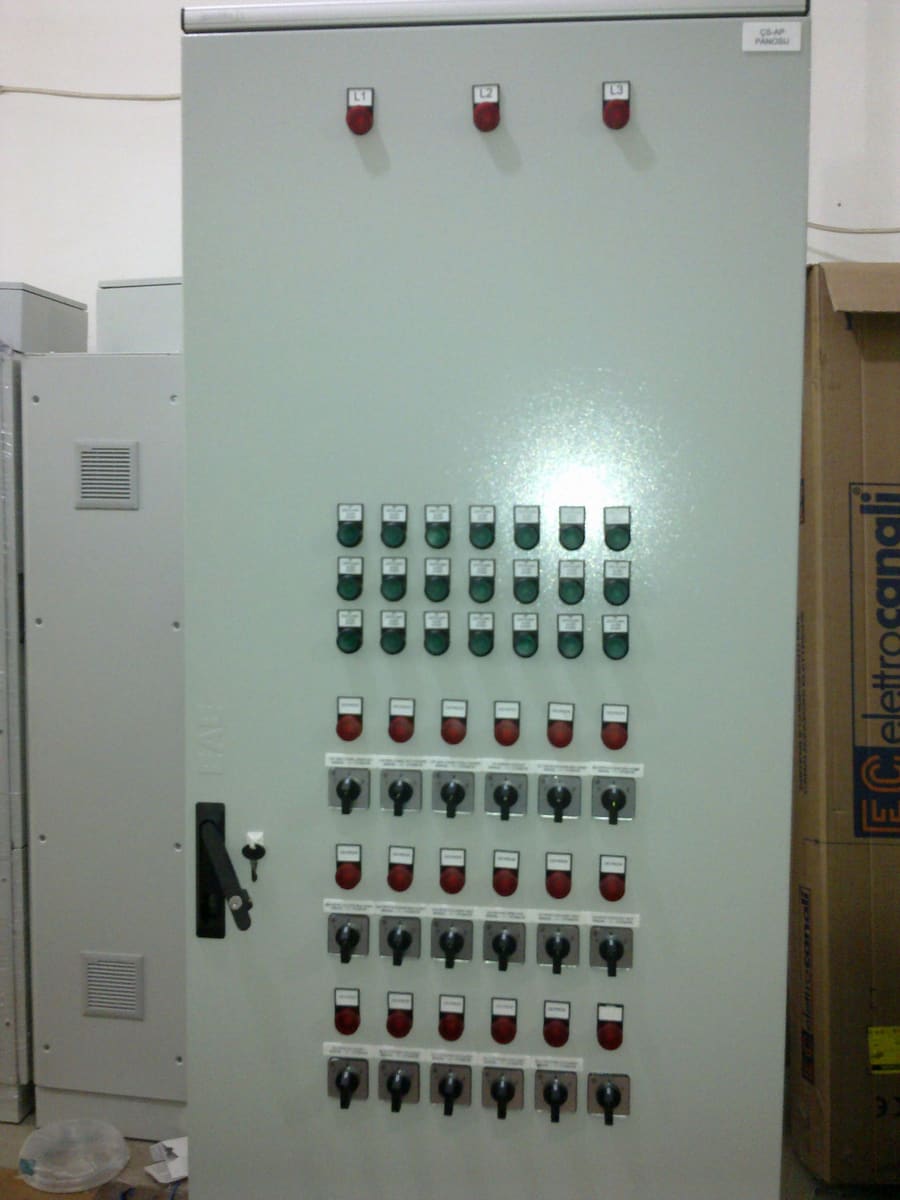

Operatör paneli

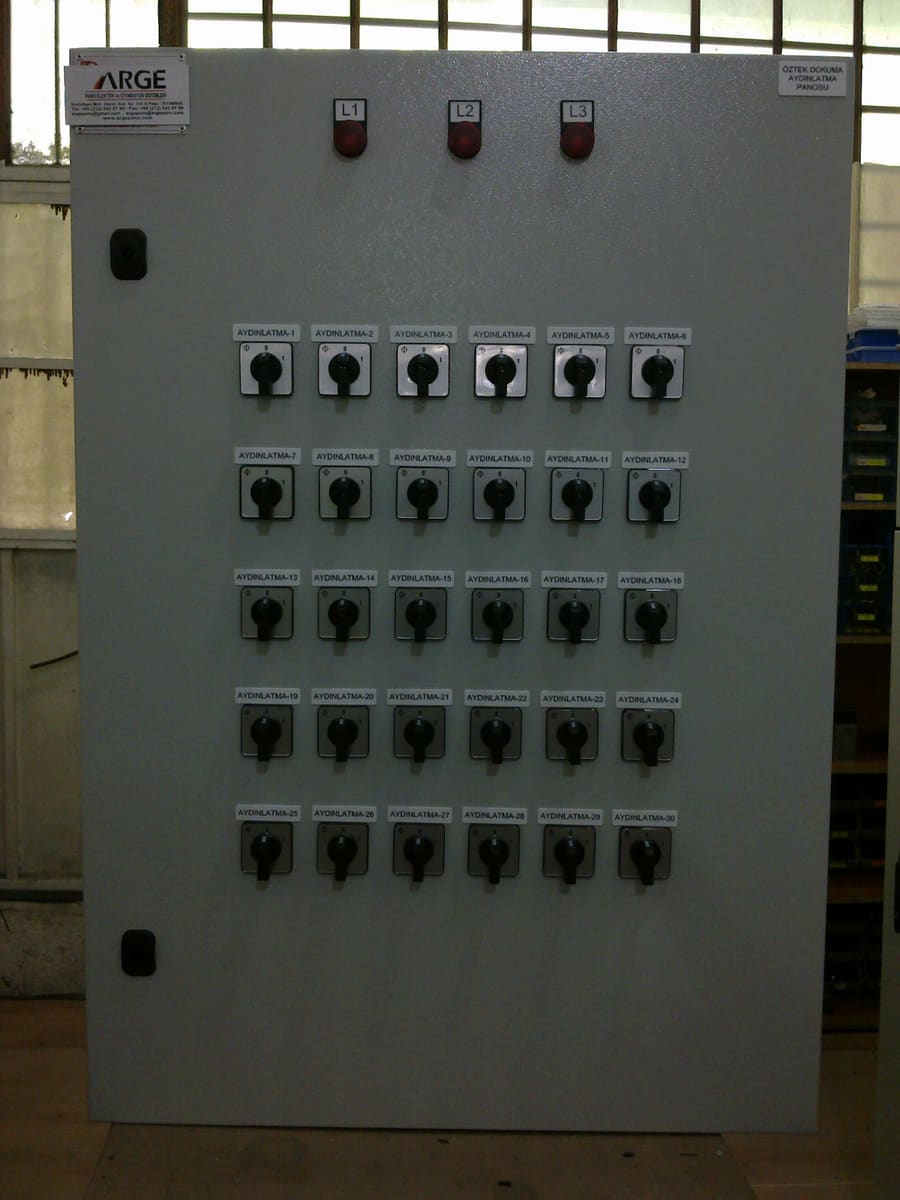

Süreci işletmeciye açan yüz. Önyüze ya da kapağa yerleşir; çalışma durumu, alarm ve ayarlar buradan görülür.
Kumanda gerilimi ve güç kaynağı
Kumanda katı kendi güç kaynağından beslenir. Kaynağın gücü, bağlanacak kart ve röle sayısına göre seçilir; kritik süreçlerde yedekli kurulabilir.

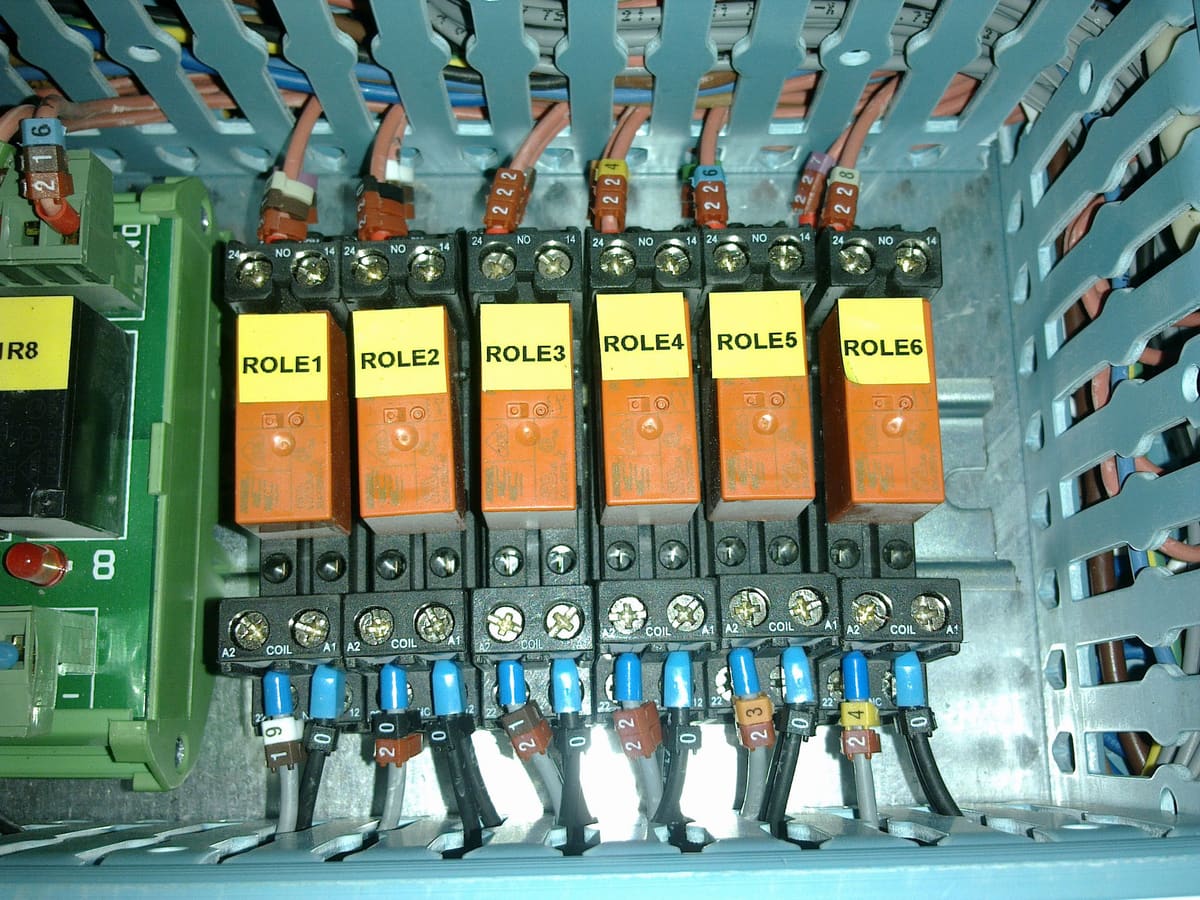

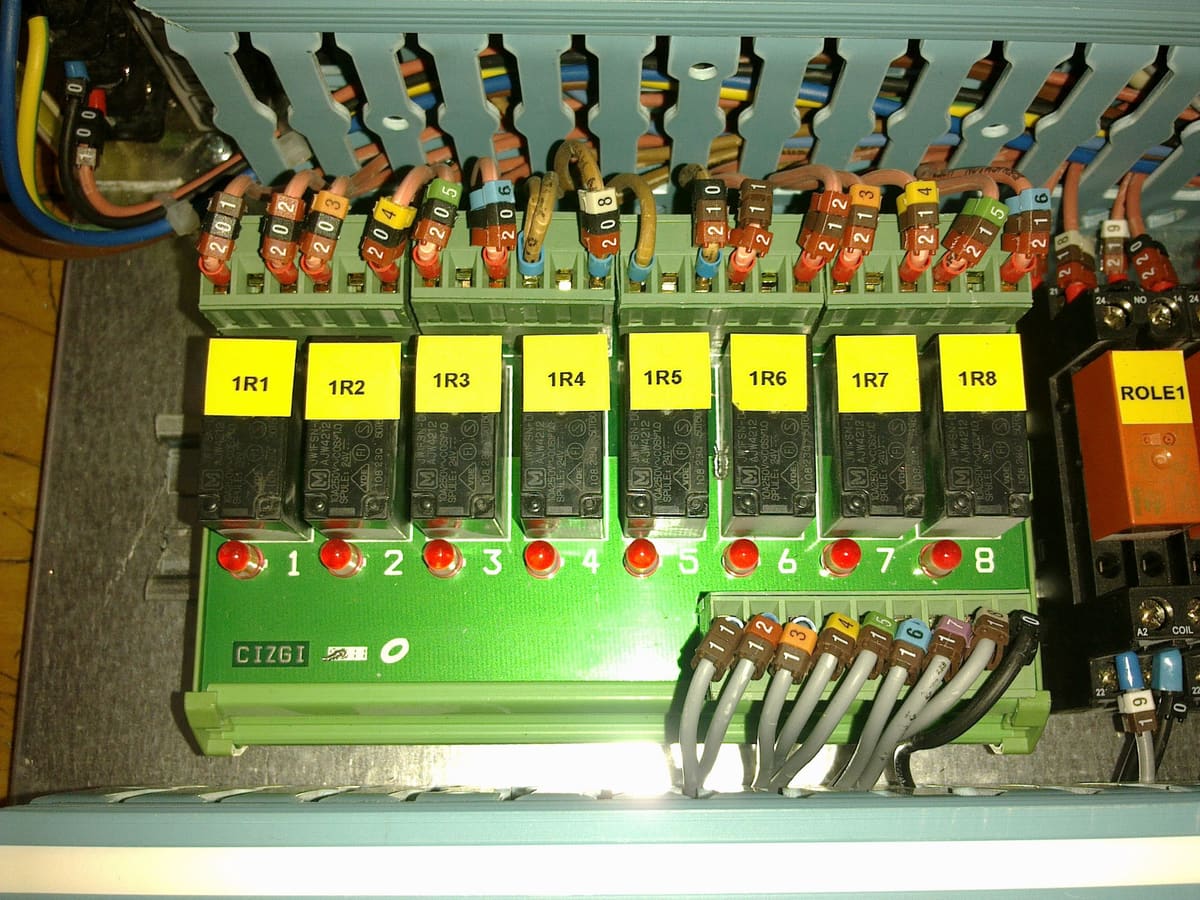

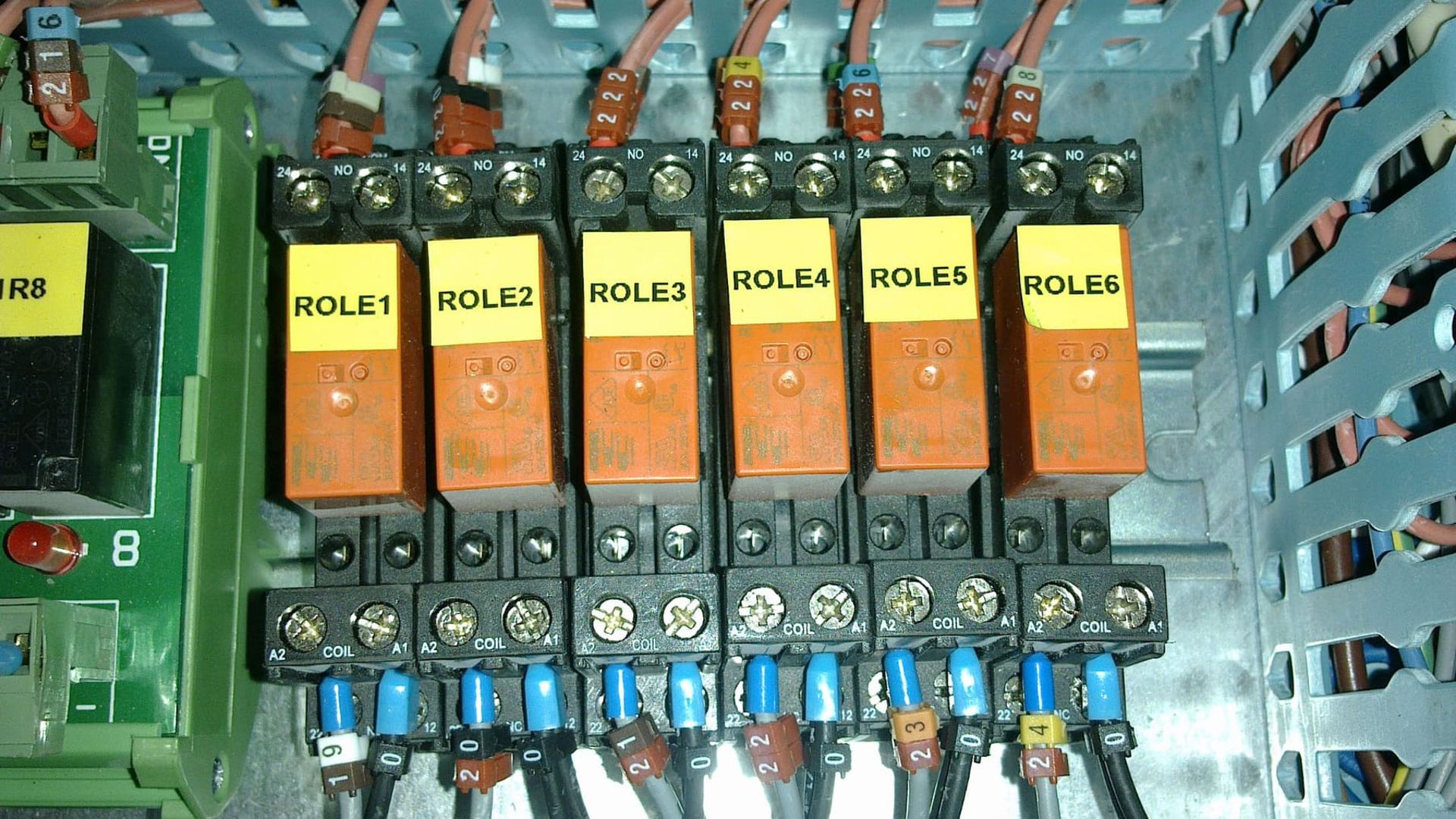

Röle arayüzü
PLC çıkışı sahadaki yükü doğrudan sürmez. Arada duran arayüz röleleri hem akımı taşır hem de bir kısa devrede kartı korur; röle arızalanırsa kart değil o değişir.

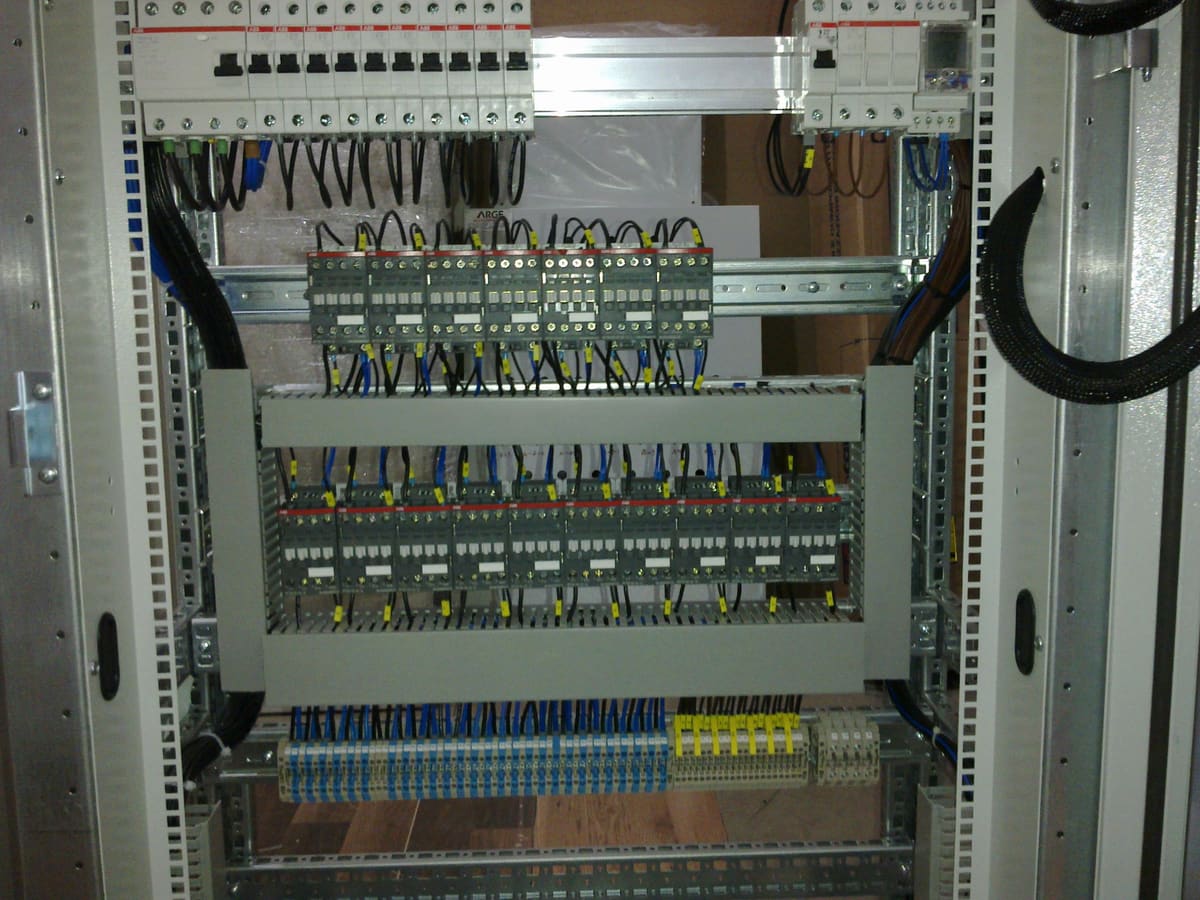

Klemens sırası

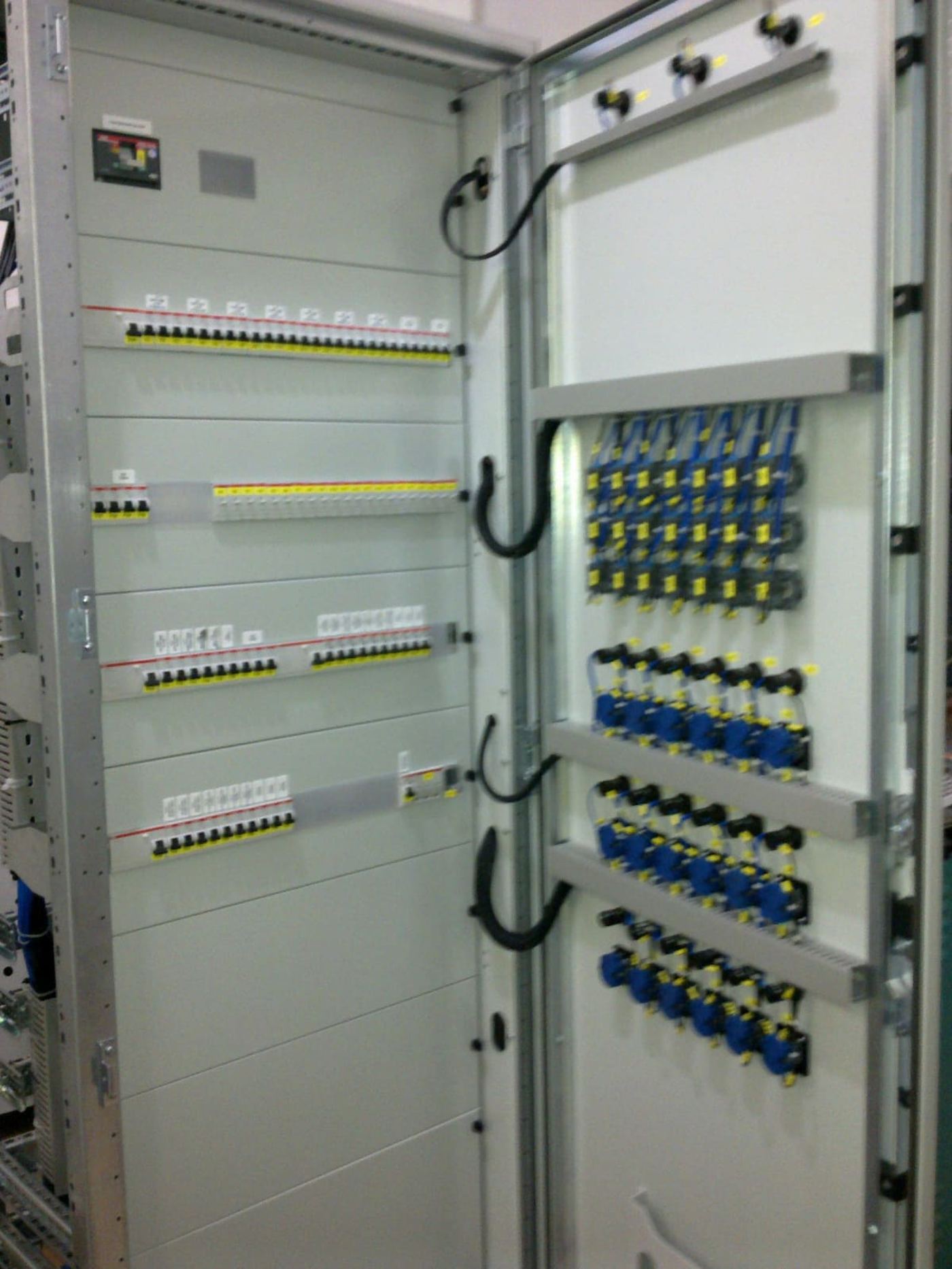

Saha kablosu panoya klemens sırasında iner. Her uç numaralanır ve şemayla birebir eşleşir; giriş, çıkış ve besleme klemensleri ayrı gruplarda durur.
Ekranlama ve topraklama
Analog sinyal ve haberleşme kablosu ekranlıdır. Ekranın tek noktadan topraklanması ve güç kablosundan ayrı kanalda yürümesi, sinyalin parazitten etkilenmemesi için gerekir.
Gövde, kanal ve ısı

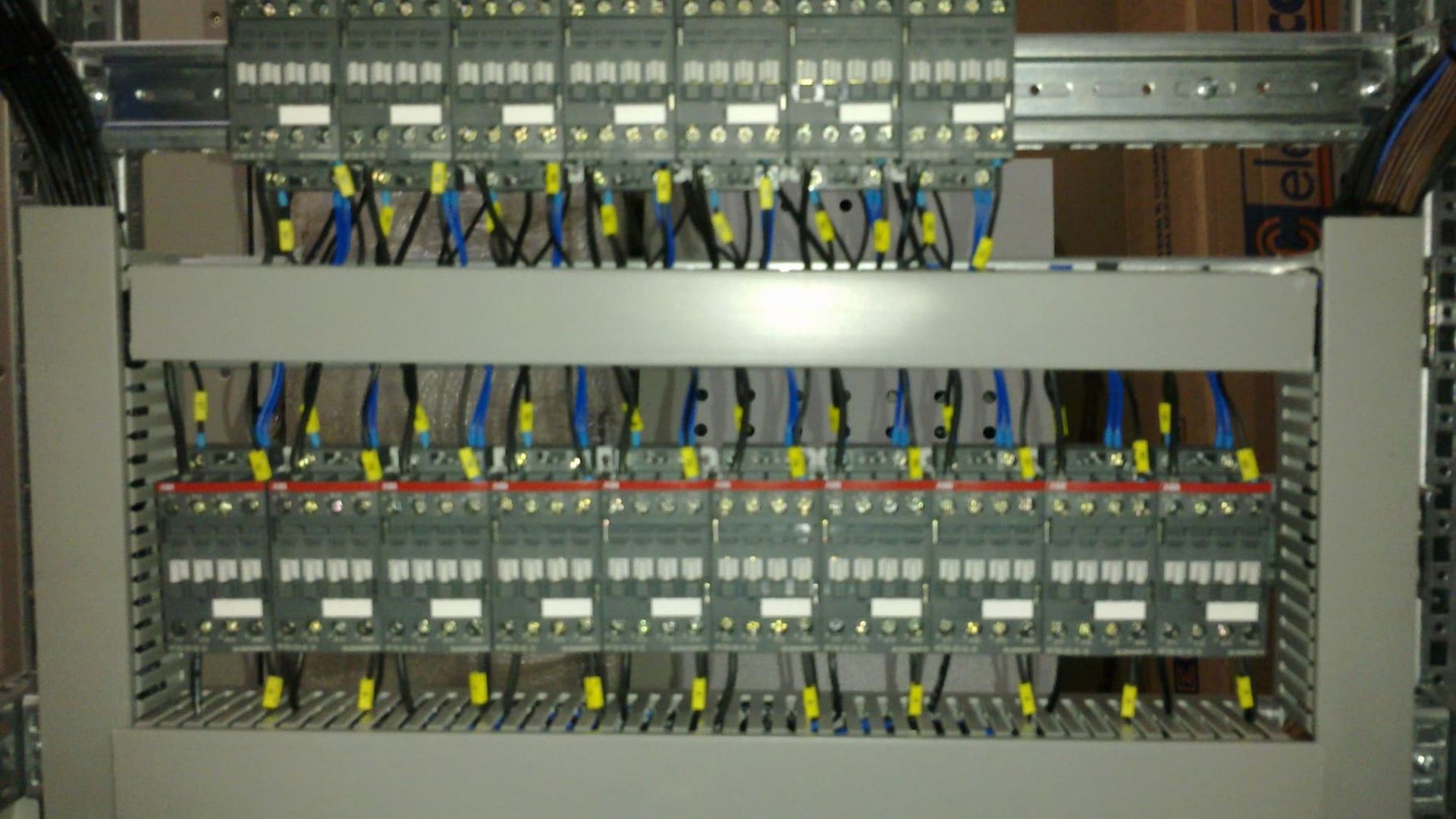

Kumanda ve güç kabloları ayrı kanallarda yürür; montaj plakası cihaz sayısına göre ölçülendirilir. Kapalı hacimde ısı için havalandırma ya da termostatlı fan konur.
Devreye alma ve fonksiyon testi
Pano çıkmadan önce beslemeler, kumanda devresi ve sinyal yolları denenir; sonuç test kaydına yazılır ve panoyla birlikte gelir.
Panonun görünmeyen tarafı.
Bir otomasyon panosu devreye alındıktan sonra yıllarca açılmaz; açıldığında da genellikle bir arıza vardır. O anda işe yarayan şey panonun içindeki düzendir: katların ayrılması, numaralandırma ve sinyalin temiz taşınması.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Karar katı
- PLC ve giriş-çıkış kartları
- Arayüz
- Operatör paneli, sinyal lambası, seçici anahtar
- Kumanda gerilimi
- Projeye göre 24 V DC ya da 230 V AC
- Saha bağlantısı
- Numaralı klemens sırası
- Koruma sınıfı
- Ortama göre IP31'den IP54'e
- Teslimde
- Onaylı imalat resmi ve test kaydı

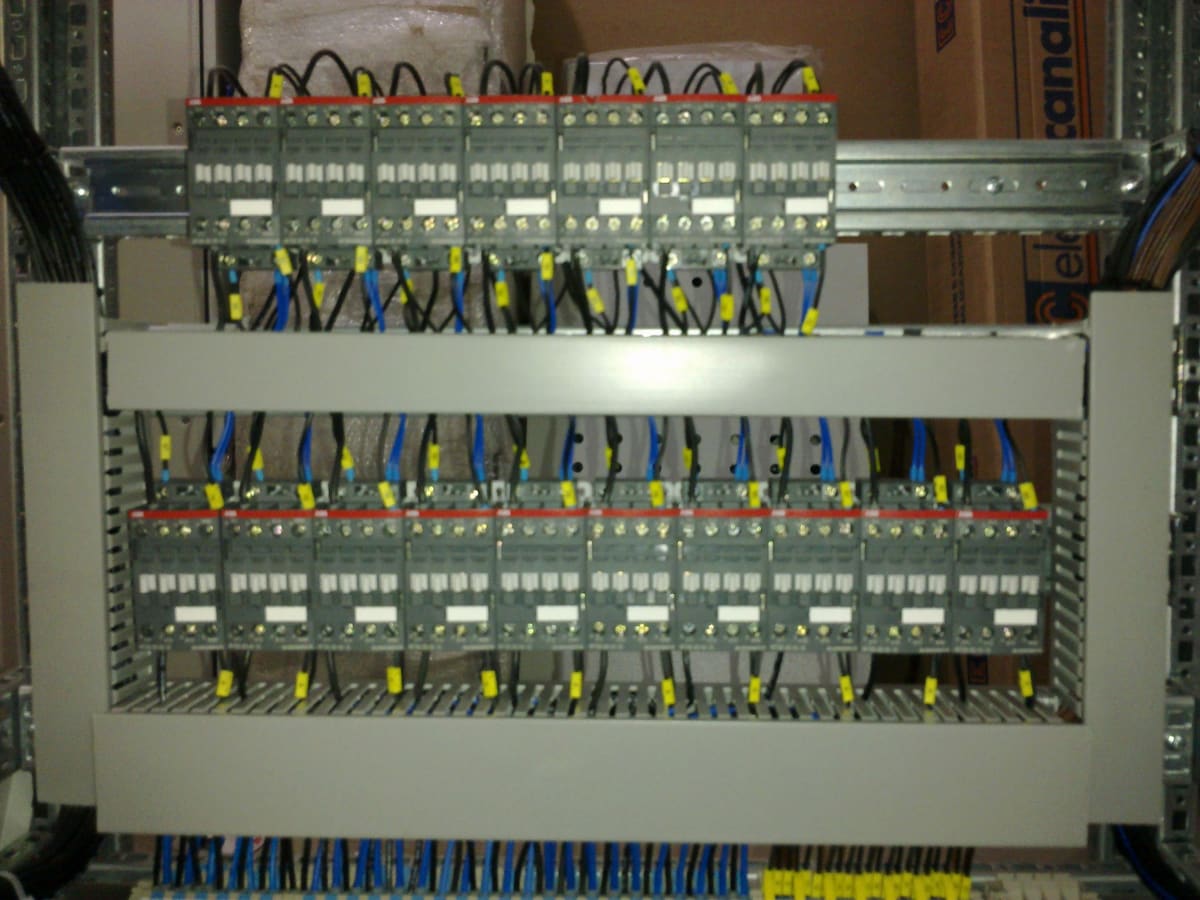

Kumanda katı ile güç katının ayrılması
Motor besleyen kontaktörle sinyal okuyan kart aynı plakada yan yana durmaz. Güç tarafı anahtarlarken oluşan girişim, komşusundaki analog sinyali bozar; iki kat ayrı bölmede ya da plakanın ayrı bölgelerinde kurulur.
Nokta listesi ölçüyü belirler
Panonun ölçüsü ve kart sayısı, sahadan kaç sinyal geleceğinden çıkar. Baştan bir miktar boş yer bırakmak sonradan eklenen bir sensör için panonun tümden değişmesini önler.
Ekranlı kablo ve parazit
Sıcaklık, basınç ve seviye sinyalleri düşük gerilimli ve zayıftır. Ekransız çekilen ya da güç kablosuyla aynı kanalda yürüyen bir sinyal hattı, sahada açıklanamayan salınımların en yaygın sebebidir.
Numaralandırma ve şema
Kablolar numaralanır, klemens sırası etiketlenir ve pano şemasıyla birebir eşleşir. Devreye alma da arıza arama da bu düzenin üzerine kurulur.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda hangi kartın, hangi arayüzün ve hangi kumanda geriliminin kullanılacağı nokta listenize ve şartnamenize göre belirlenir; teklifte tek tek yazılır.
Sürecin kendi kendine işlediği yerde.
- 01Makine ve üretim hattı otomasyonuHattın adımları, kilitlemeleri ve duruş şartları panodaki karar katında tanımlanır.
- 02Su, atık su ve pompa istasyonlarıSeviye ve basınç sinyalleri okunur, pompalar sırayla çalıştırılır; arıza durumunda yedeğe geçilir.
- 03Bina mekanik tesisatının otomasyonuKlima santrali, ısıtma grubu ve havalandırma tek merkezden izlenir ve programlanır.
- 04İzleme ve alarmÇalışma durumu ve alarmlar operatör panelinde toplanır; istenirse merkezî sisteme aktarılır.
Atölyeden otomasyon panosu kareleri.
Kareler Bayrampaşa'daki atölyede çekildi. Her otomasyon panosu kendi nokta listesine göre kurulduğu için kart sayısı, arayüz düzeni ve klemens sırası işten işe değişir.
Nokta listenizi gönderin, panoyu ona göre kuralım.
Giriş-çıkış listesi ve şemanız varsa teklif ona göre kurulur. Yoksa sürecin nasıl işlediğini, sahadan hangi sinyallerin geleceğini birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
PLC ve otomasyon panosu imalatı: PLC ve giriş-çıkış kartları, operatör paneli, röle arayüzü ve numaralı klemens sırası.
