Tesise gelen enerjiyi bölen ana ve tali dağıtım panoları.
Trafo çıkışından binanın son katına kadar enerji bu panolarda bölünür. Giriş şalteri, bakır bara sistemi, çıkış şalt malzemesi ve ölçü bölümü tek hat şemanıza göre yerleşir.
Sekiz başlıkta dağıtım panosu.
Aşağıdaki başlıklar bir dağıtım panosunun gövdesini kurar. Hangi değerin seçileceğini yük listeniz, şartnameniz ve panonun duracağı ortam belirler.

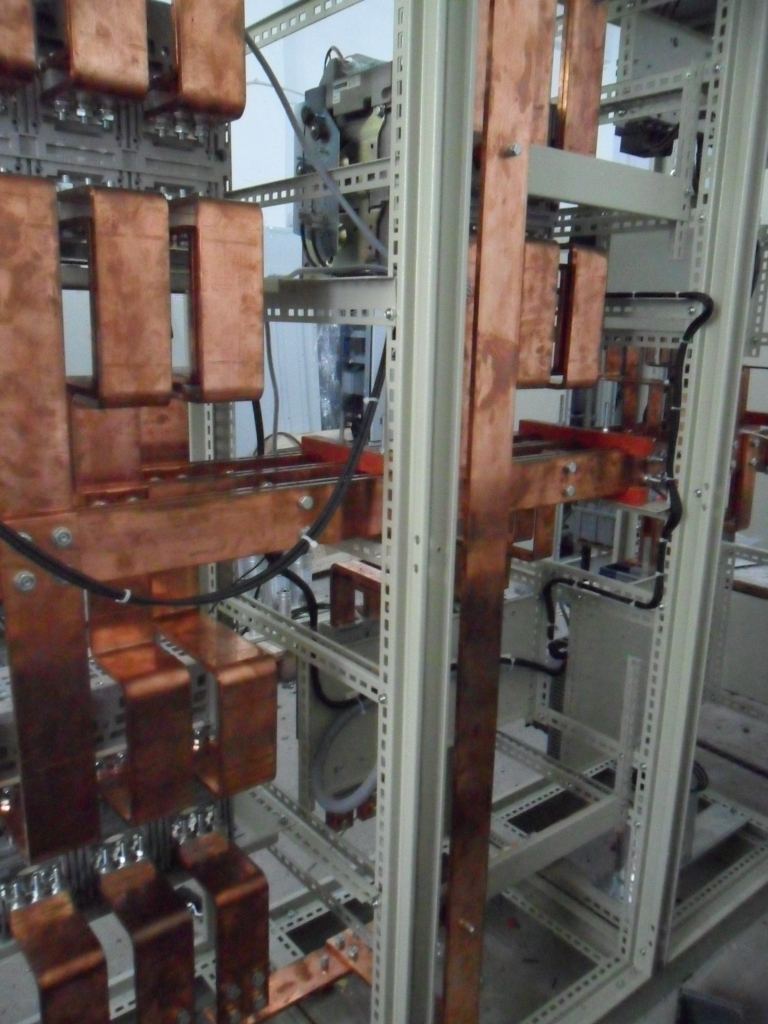

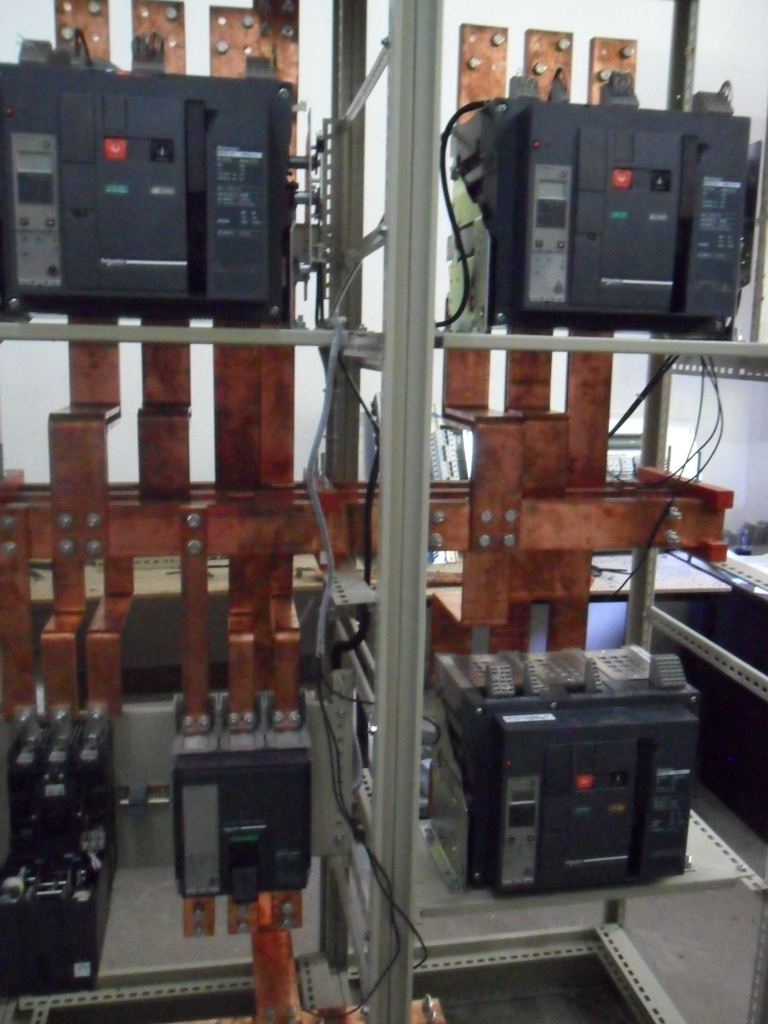

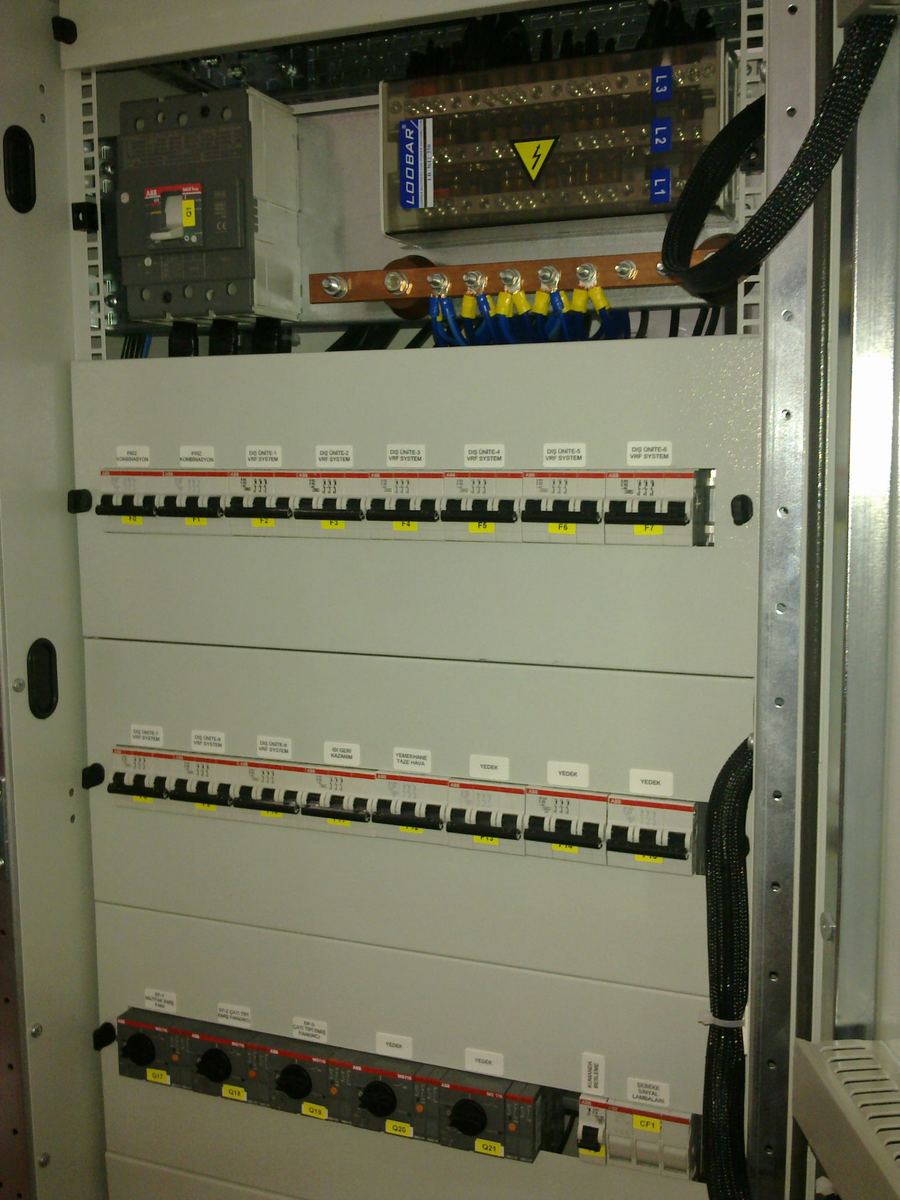

Bakır bara sistemi
Ana baralar elektrolitik bakırdan kurulur; kesit, panonun taşıyacağı akıma ve kısa devre dayanımına göre seçilir. Faz, nötr ve toprak baraları ayrı ayrı çekilir.

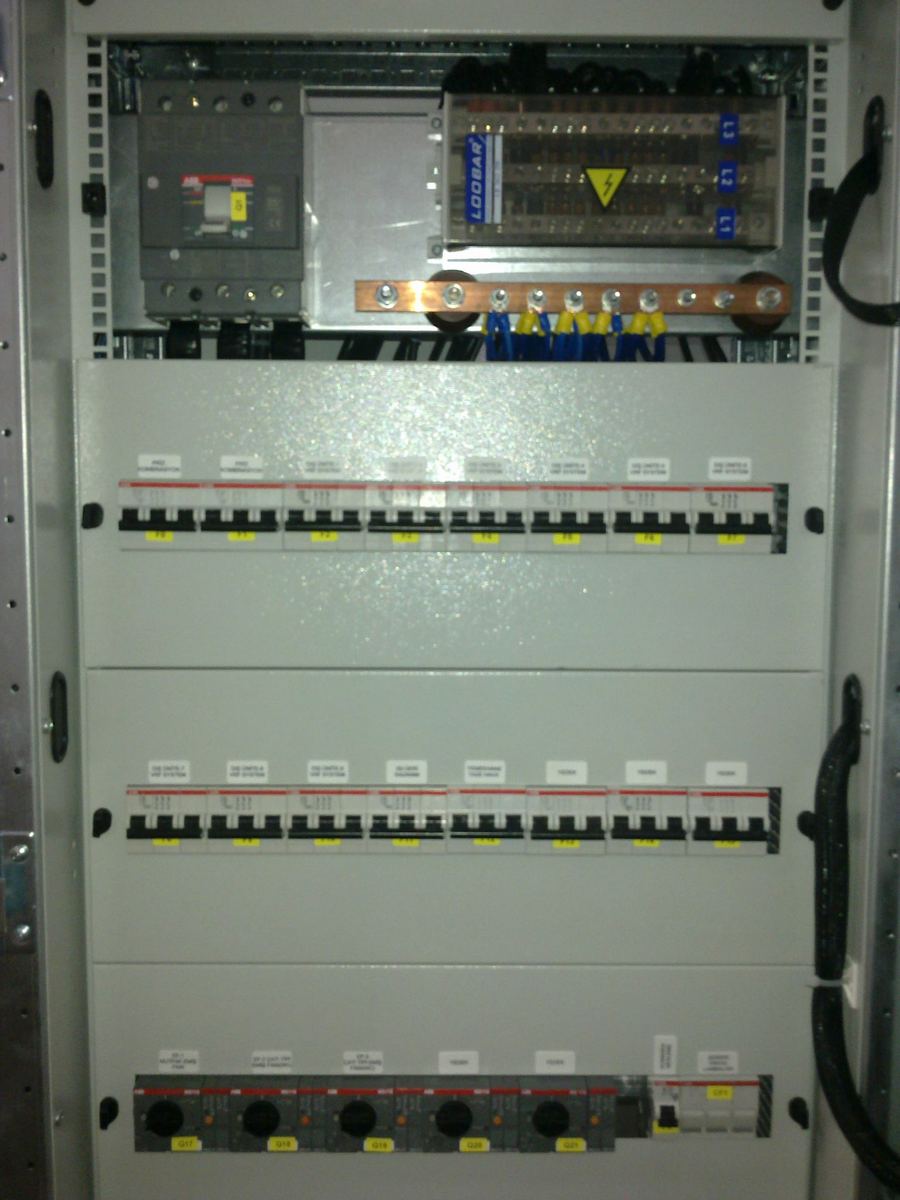

Giriş ve çıkış koruması
Girişte açık tip kesici (ACB) ya da kompakt şalter, çıkışlarda hattın yüküne göre kompakt şalter ve otomatik sigorta. Seçim yük listesinden çıkar.
Bölmeli yerleşim
Bara bölmesi, cihaz bölmesi ve çıkış klemensleri şartnamenin istediği form ayrımına göre birbirinden ayrılır. Bakım bir bölmede yapılırken diğeri kapalı kalır.

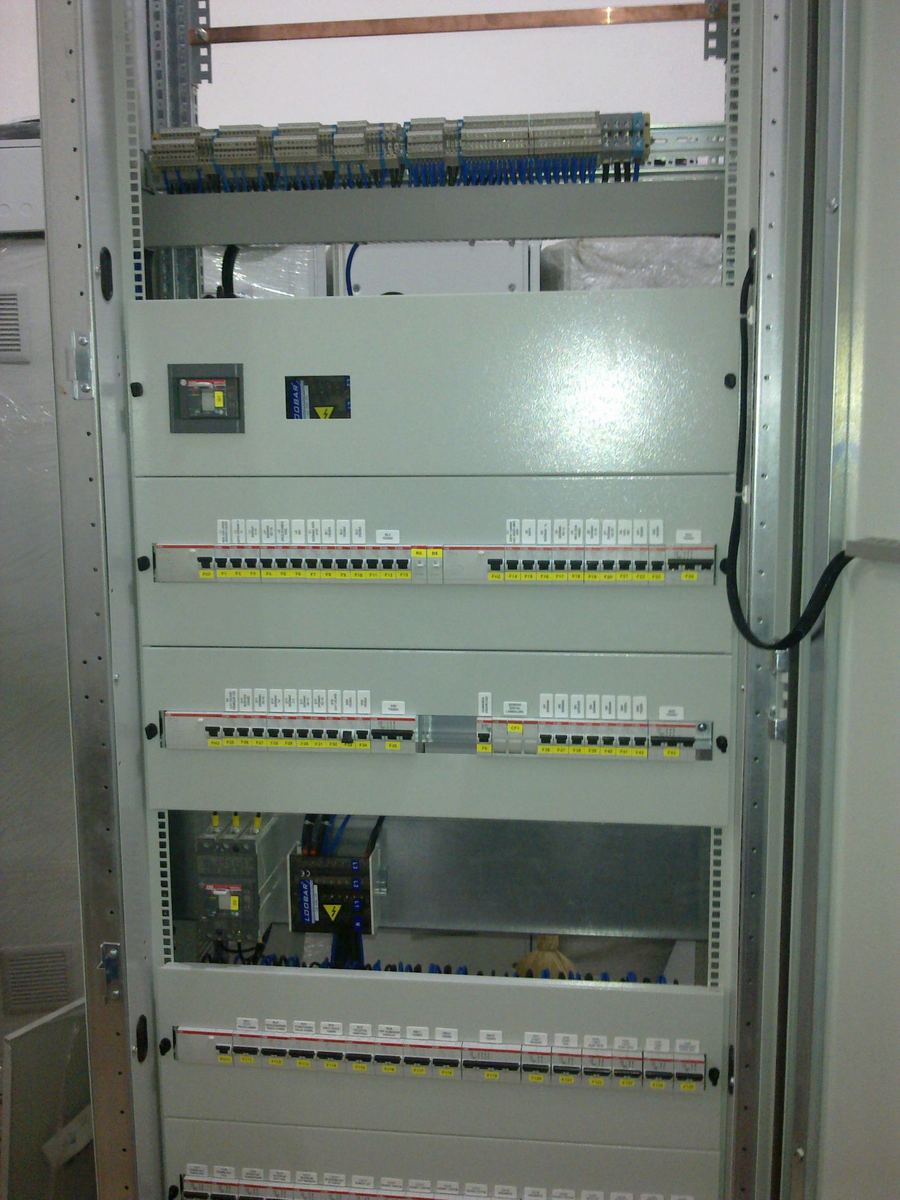

Ölçü ve izleme
Akım trafoları, şebeke analizörü, ampermetre ve faz sinyal lambaları ölçü bölümünde toplanır; tüketimi panonun önünden okursunuz.
Şebeke ve jeneratör
Jeneratörlü tesislerde transfer bölümü aynı panoda kurulabilir. İki kaynağın aynı anda devrede olmaması elektriksel ve mekanik kilitle engellenir.
Sac gövde ve koruma sınıfı
Gövde sacı elektrostatik toz boyalıdır; standart ton RAL 7035. Panonun duracağı yer tozlu ya da nemliyse koruma sınıfı ona göre yükseltilir.
Topraklama ve süreklilik
Gövde, kapaklar ve montaj plakası koruma iletkenine bağlanır. Menteşeli kapağın sürekliliği ayrı bir bakır örgüyle korunur.

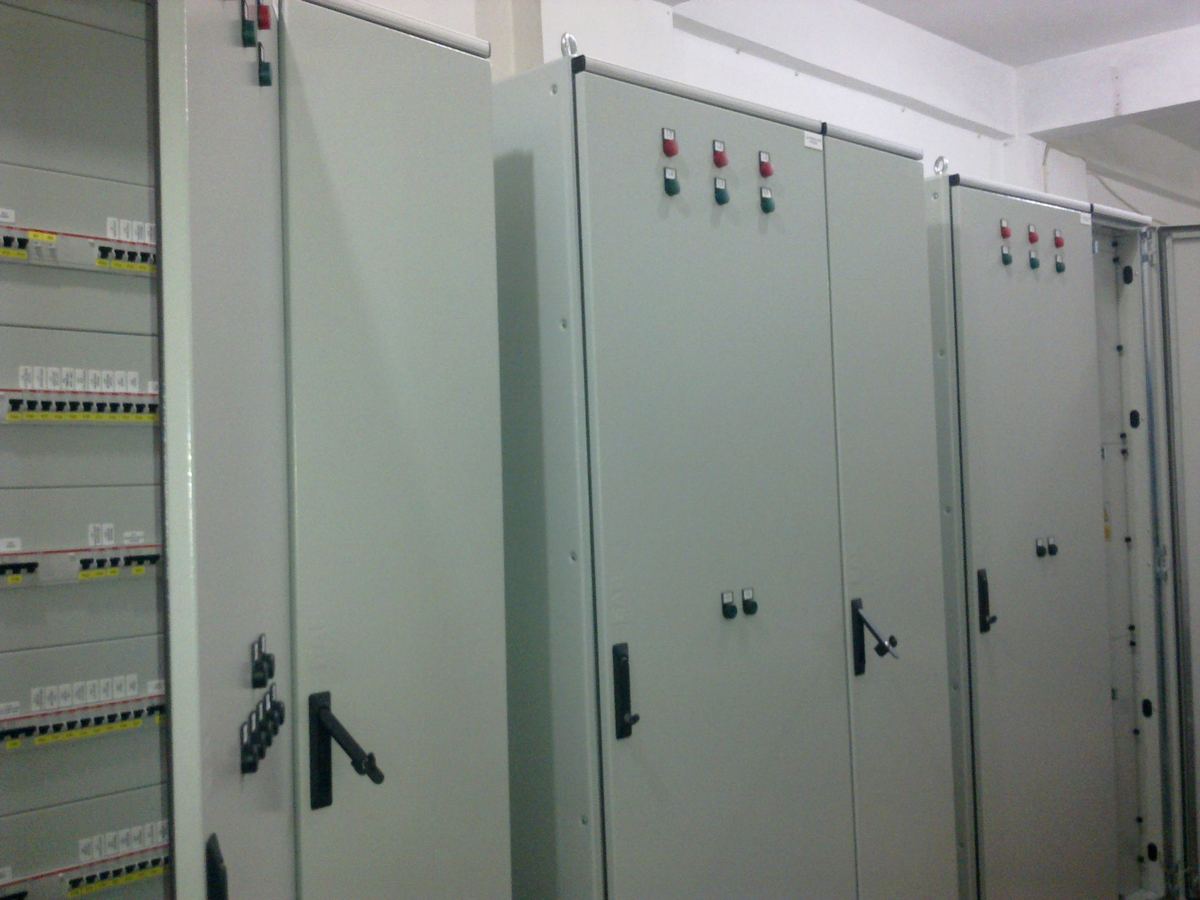

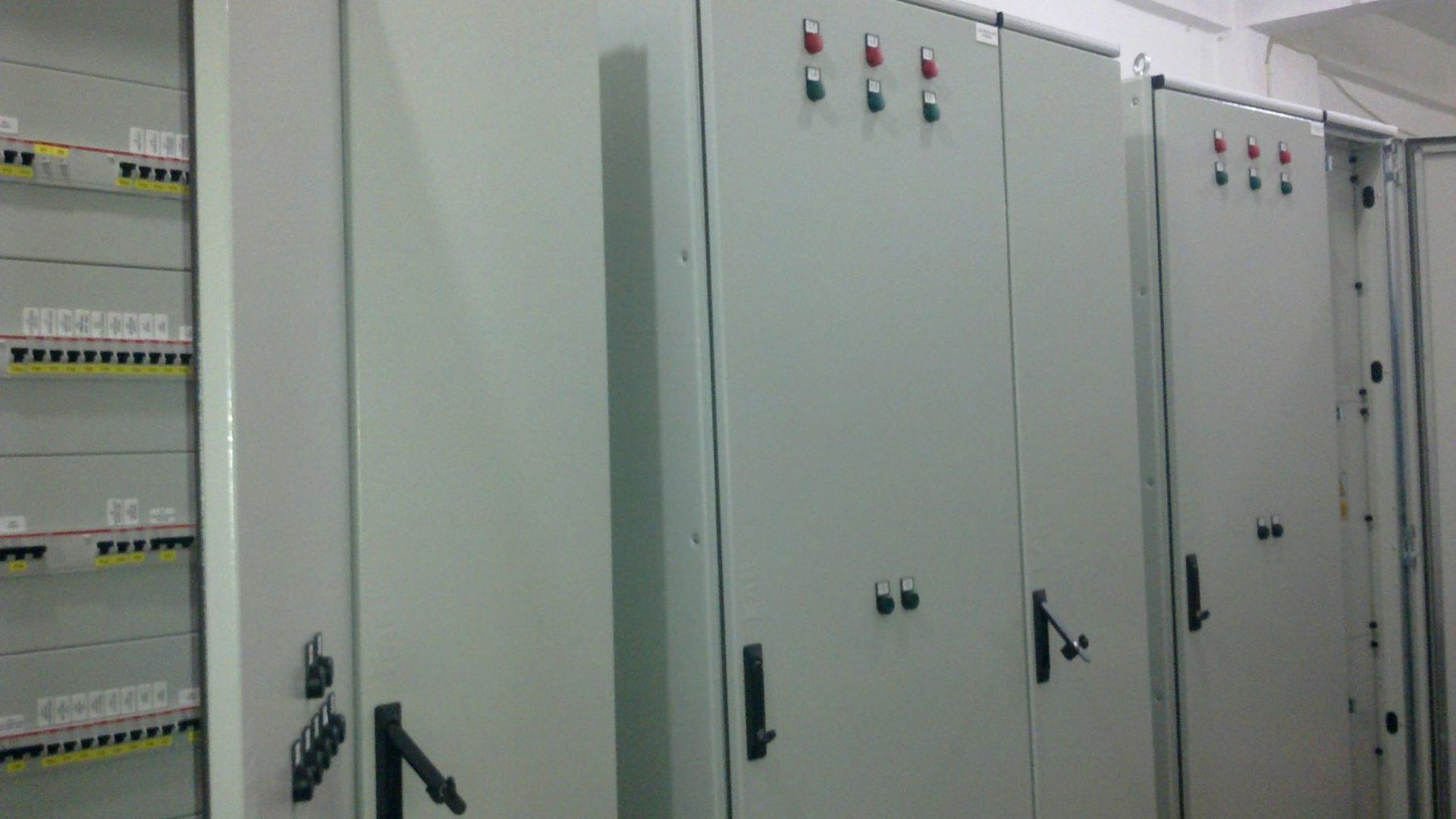

Sevkiyat öncesi kontrol
Pano atölyeden çıkmadan önce yalıtım, süreklilik ve fonksiyon kontrollerinden geçer; sonuç test kaydına yazılır ve panoyla birlikte gelir.
Panonun görünmeyen tarafı.
Bir dağıtım panosunun kalitesi önyüzünden değil, üç şeyden okunur: hangi standarda göre kurulduğu, arıza anında hangi şalterin açtığı ve içerideki ısıyla ne yapıldığı.
- Standart
- TS EN 61439-2 (alçak gerilim güç dağıtım panoları)
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Bara
- Elektrolitik bakır; faz, nötr ve toprak ayrı
- Koruma sınıfı
- Ortama göre IP31'den IP54'e
- Form ayrımı
- Şartnameye göre Form 1 – Form 4
- Giriş
- Açık tip kesici (ACB) ya da kompakt şalter
- Ölçü
- Akım trafosu, analizör, sinyal lambaları
- Teslimde
- Onaylı imalat resmi ve test kaydı
Standart ve doğrulama
Alçak gerilim güç dağıtım panoları TS EN 61439-2'de tarif edilir. Şartnamede geçen form ayrımı, koruma sınıfı ve kısa devre dayanımı bu standardın başlıklarıdır; teklifte hangisine göre hesap yapıldığı yazılır.
Seçicilik
Bir çıkışta arıza olduğunda yalnız o hattın şalteri açmalı, ana kesici devrede kalmalıdır. Bu, şalterlerin açma eğrilerinin birbirine göre seçilmesiyle kurulur; yoksa tek bir arıza tüm tesisi karartır.
Isı ve havalandırma
Pano içindeki cihazlar çalışırken ısı üretir. Kabin ölçüsü, havalandırma ızgarası ya da termostatlı fan, cihazların izin verilen sıcaklığı aşmaması için baştan hesaba katılır.
Kablaj ve etiketleme
Kablolar numaralanır, klemens sırası etiketlenir ve pano şemasıyla birebir eşleşir. Arıza anında hangi ucun nereye gittiğini söyleyen tek şey budur.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda hangi değerlerin geçerli olacağı projenize, yük listenize ve şartnamenize göre belirlenir; teklifte tek tek yazılır.
Trafo çıkışından kat panosuna kadar.

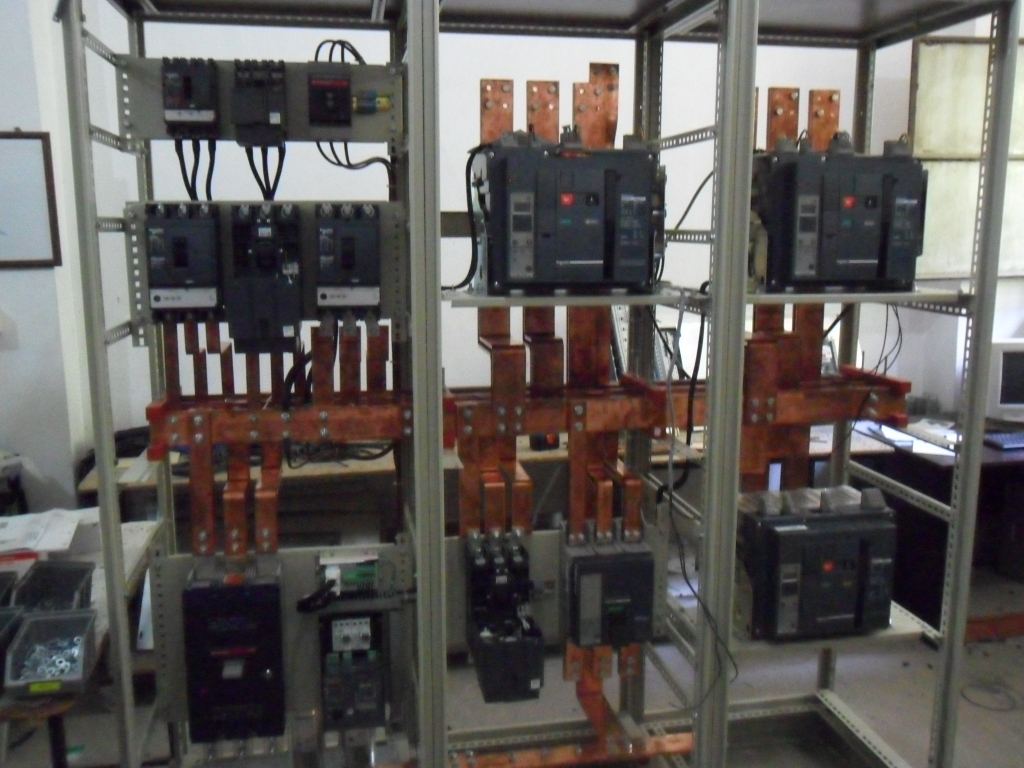

- 01Trafo sonrası ana dağıtım (ADP)Trafodan ya da jeneratörden gelen enerjinin ilk toplandığı pano; tesisin bütün kolları buradan ayrılır.

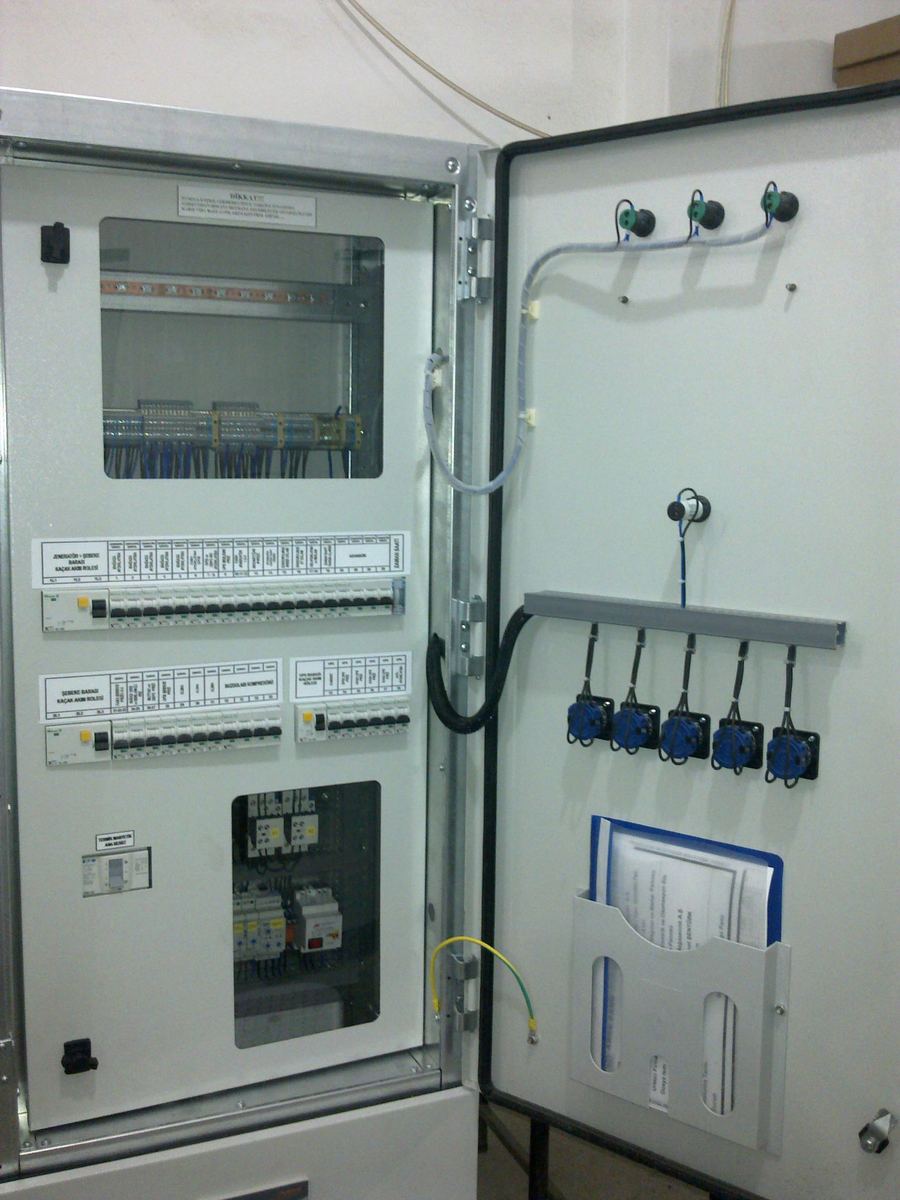

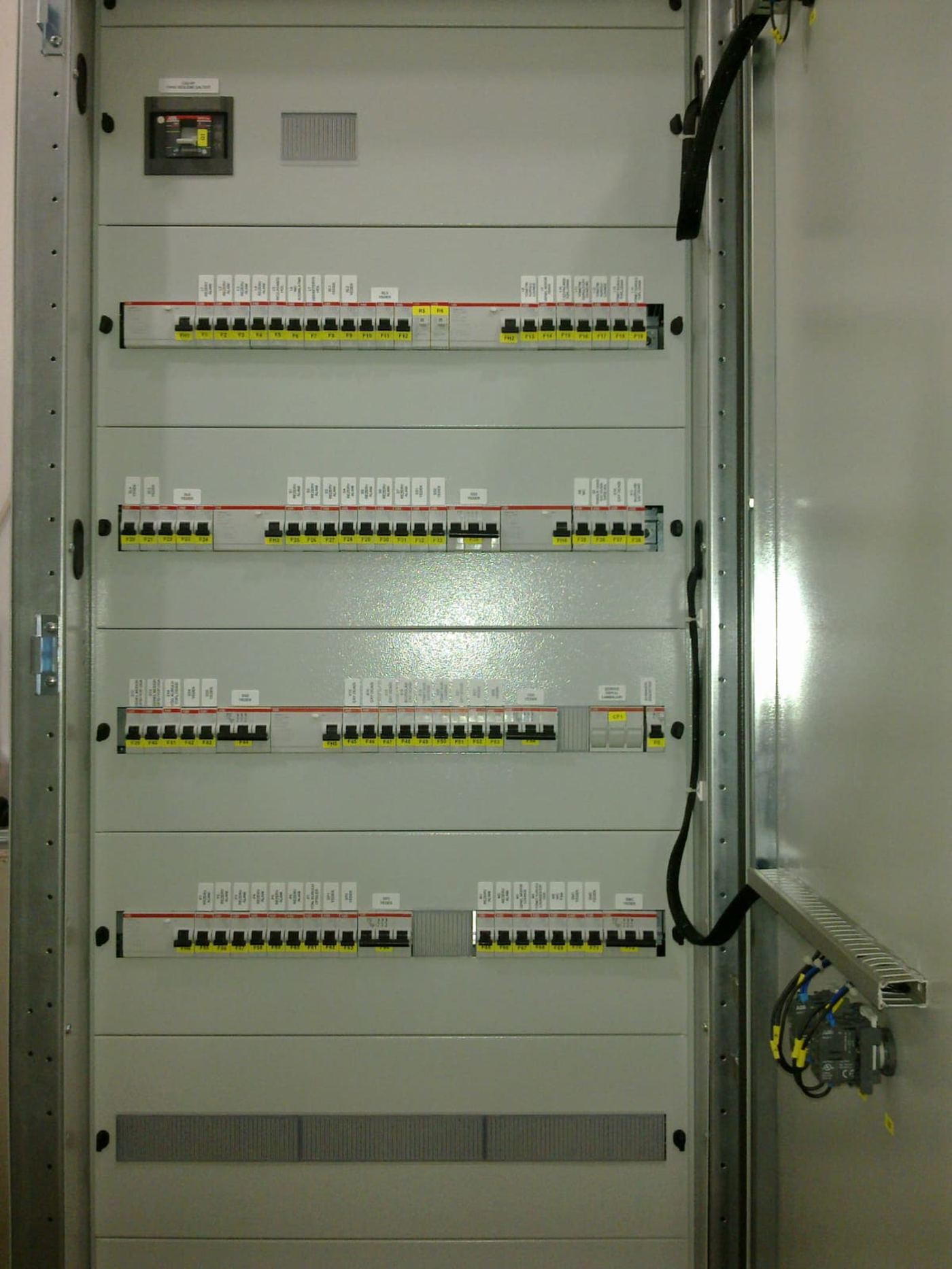

- 02Kat ve bölüm tali panolarıAna panodan beslenen, kendi bölümünün aydınlatma ve priz hatlarını koruyan panolar.
- 03Şebeke ve jeneratör transferiİki kaynağın kilitlenerek yönetildiği bölüm; kesinti anında yükün hangi hatta geçeceği burada kurulur.
- 04Pompa, asansör ve özel hatlarKendi koruması ve ölçüsü istenen hatlar panoya ayrı çıkış olarak girer.

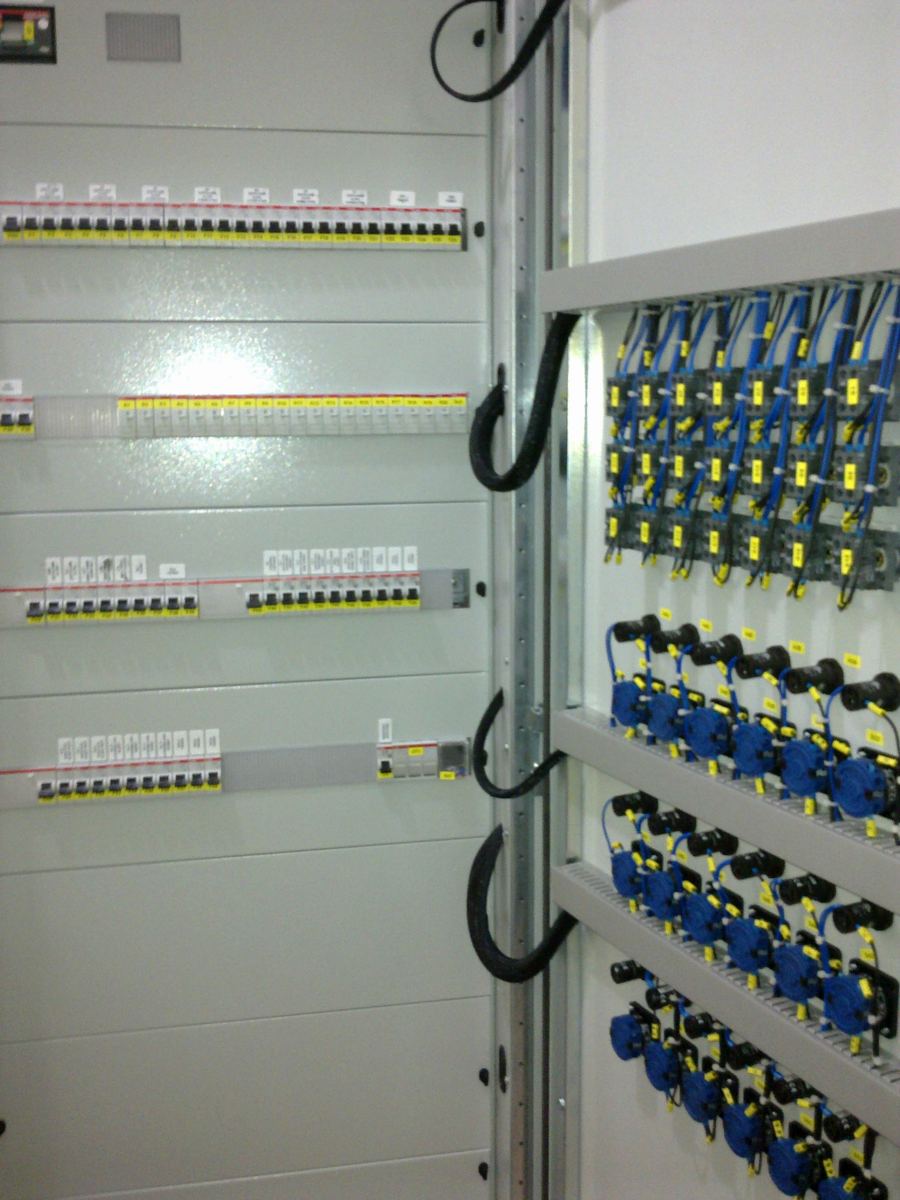

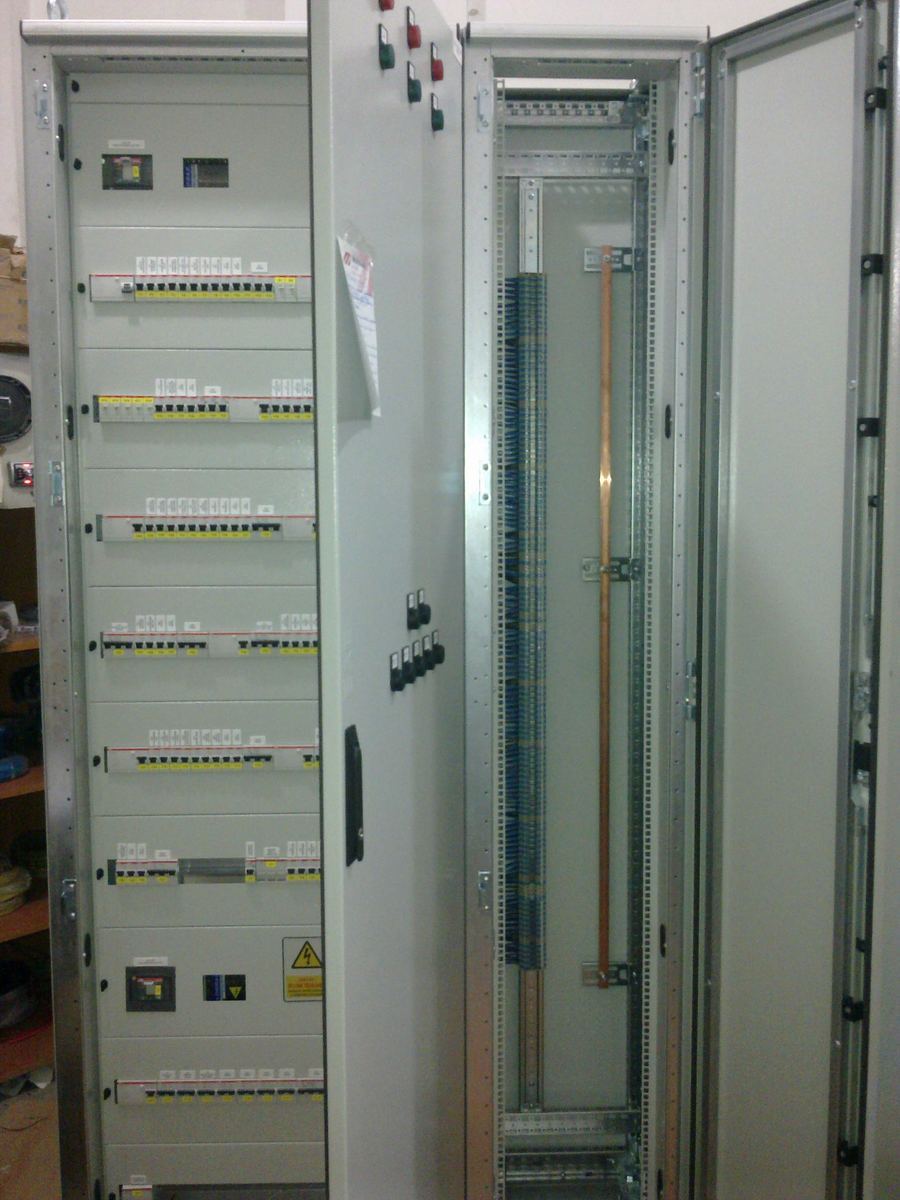

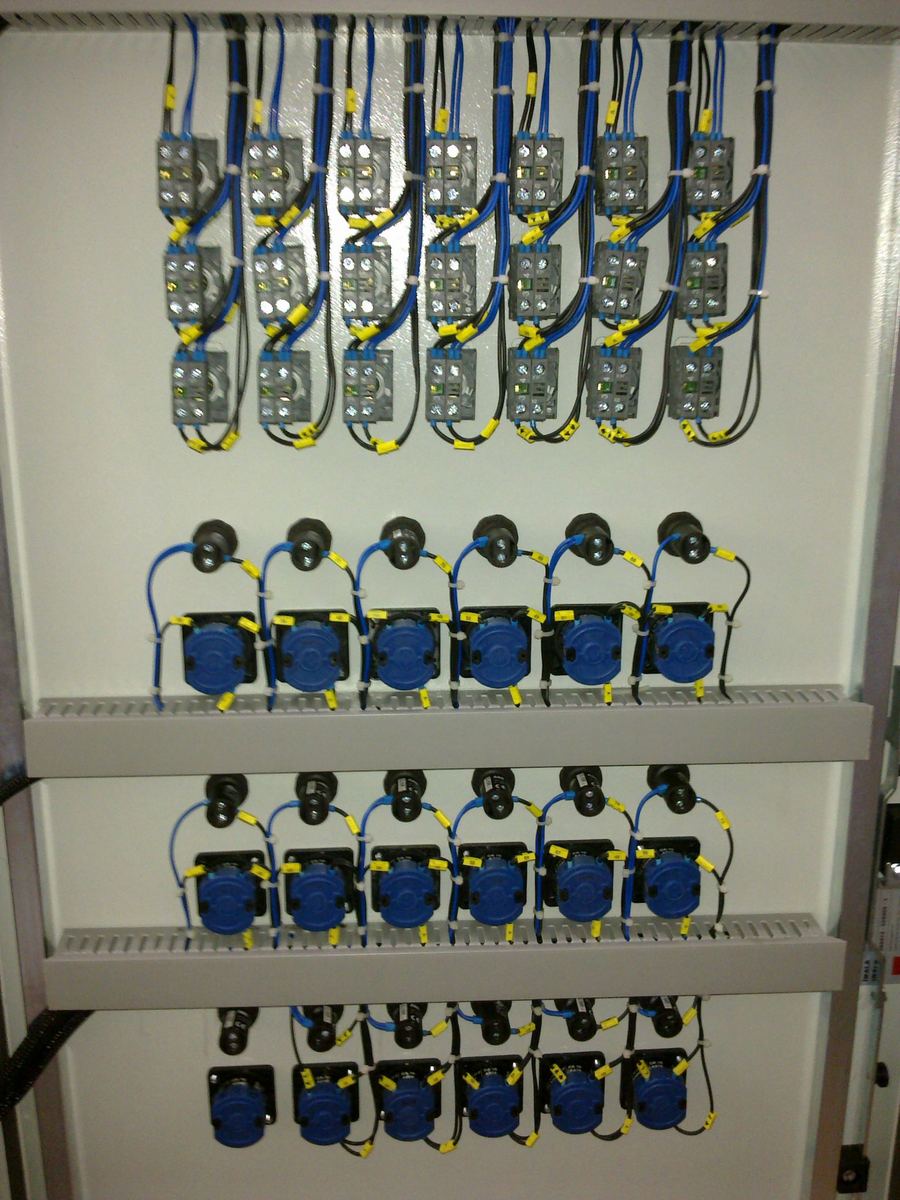

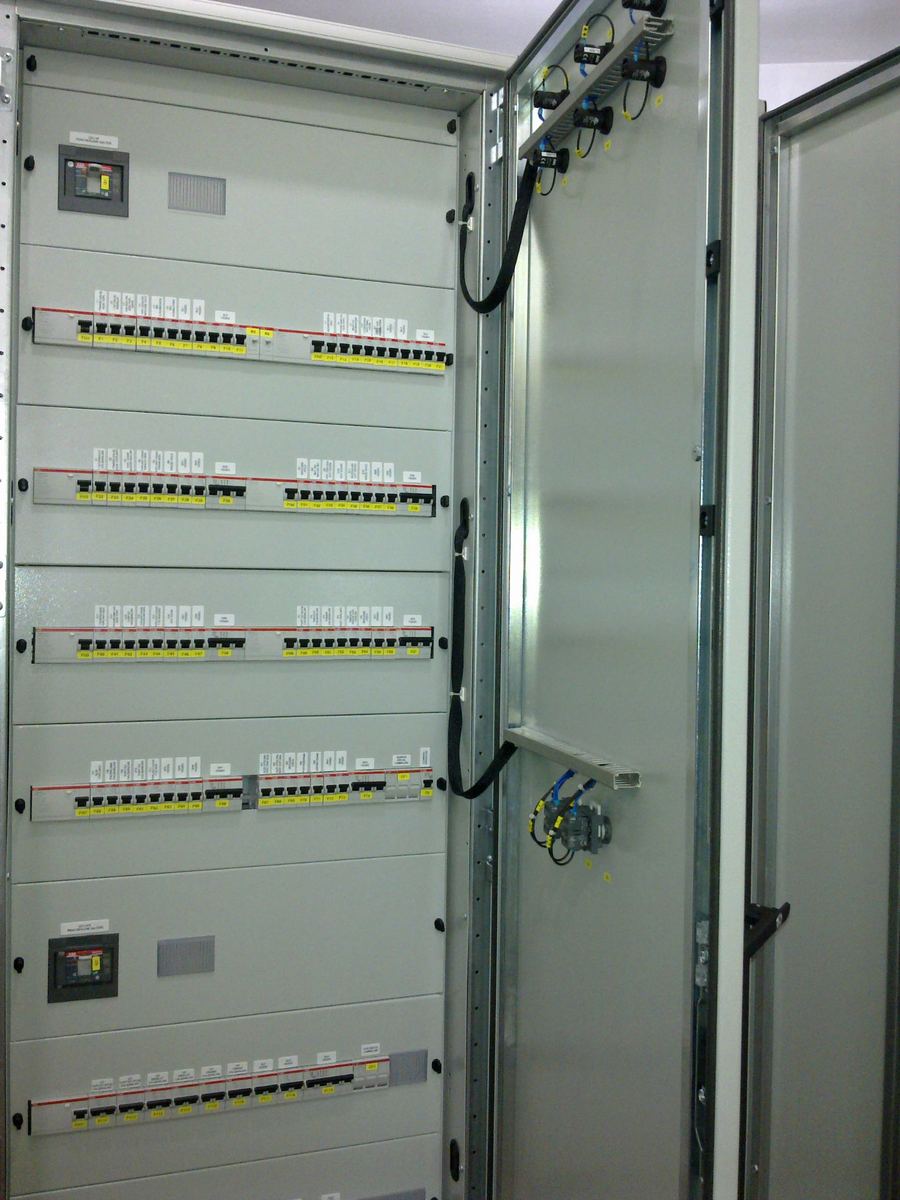

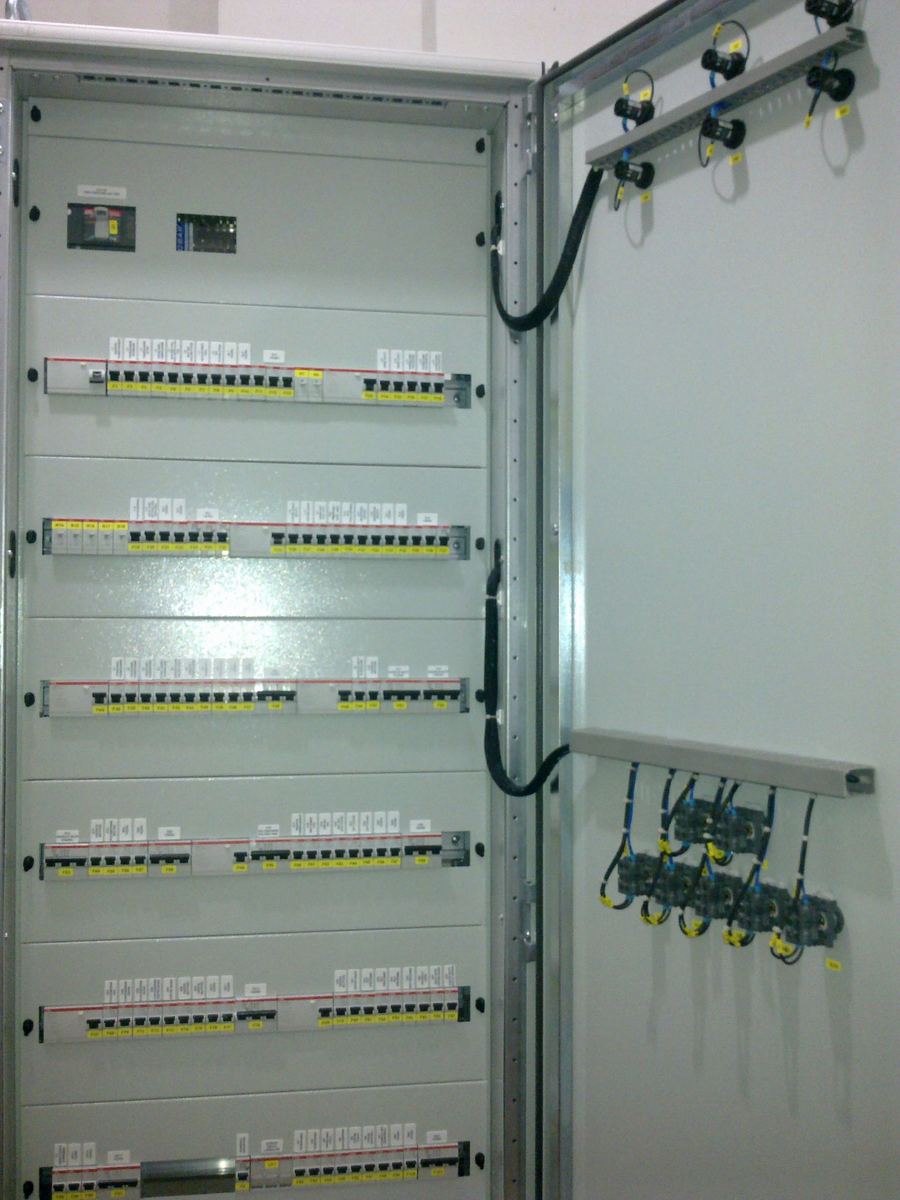

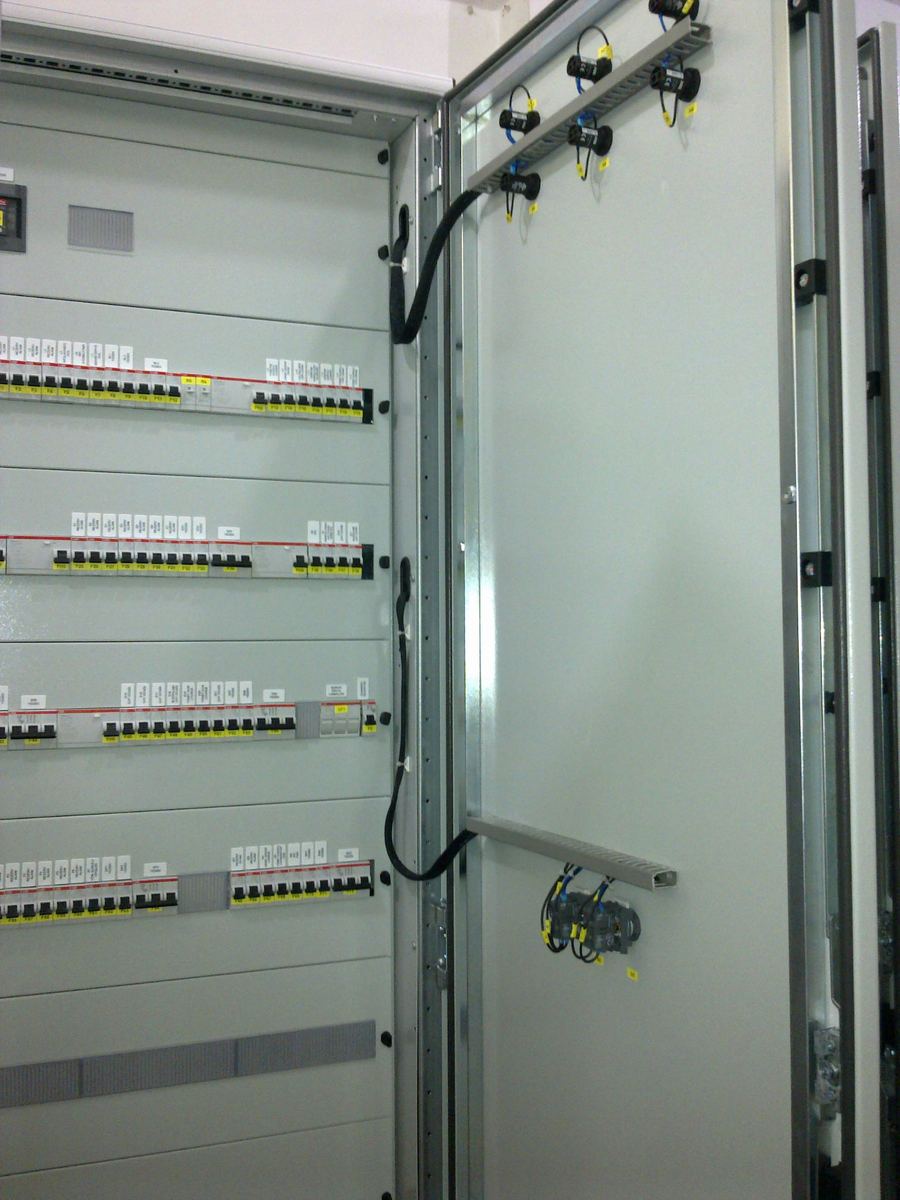

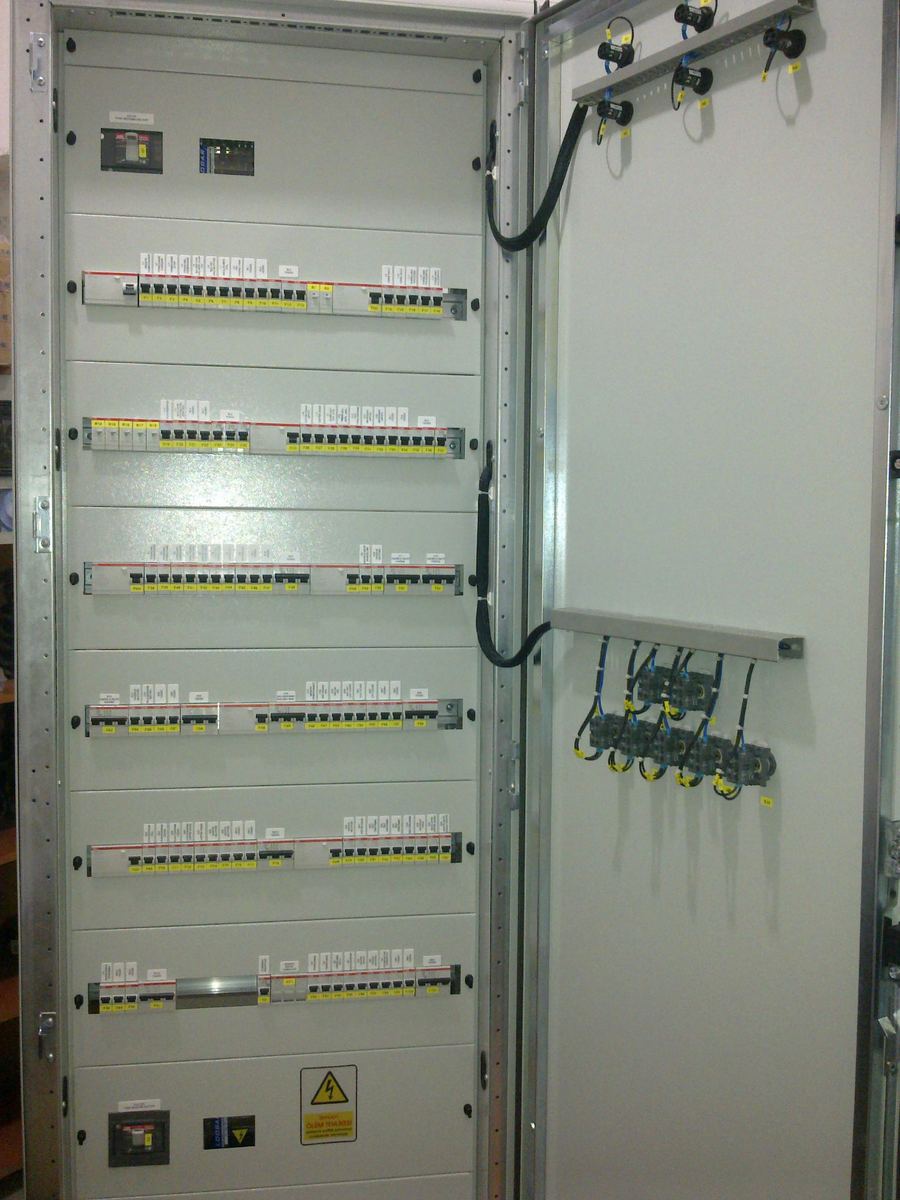

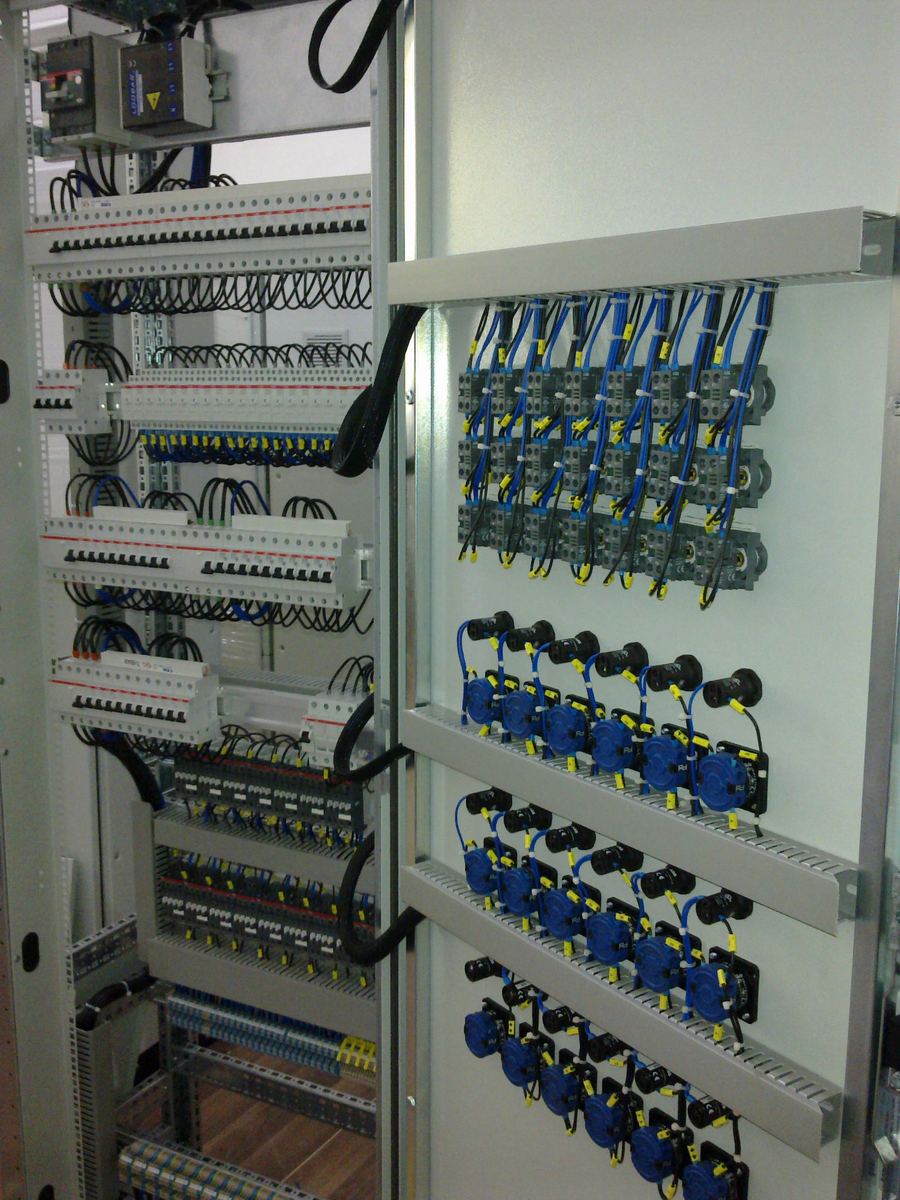

Atölyeden dağıtım panosu kareleri.
Kareler Bayrampaşa'daki atölyede çekildi. Her pano projeye göre kurulduğu için ölçü, bölme yerleşimi ve kullanılan malzeme işten işe değişir.
Tek hat şemanızı gönderin, dağıtım panosunu kuralım.
Şemanız varsa teklif ona göre kurulur. Yoksa yük listesi ve panonun duracağı ortam üzerinden ihtiyacı birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
